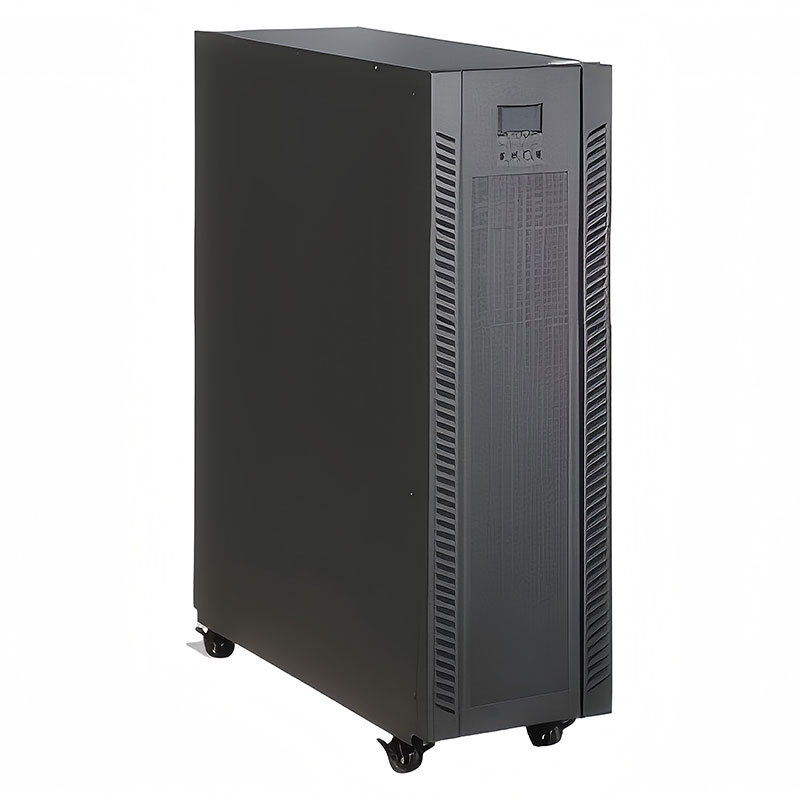

একটি কম-ফ্রিকোয়েন্সি ইউপিএস-এর মূল বৈশিষ্ট্যটি কেবল এর ট্রান্সফরমারেই নয় বরং এটি একটি কম-ফ্রিকোয়েন্সি লাইন-ফ্রিকোয়েন্সি ট্রান্সফরমার এবং একটি অনলাইন ডাবল-কনভার্সন আর্কিটেকচারের সমন্বয়ে রয়েছে।
ইনপুট এসি পাওয়ার প্রথমে একটি রেকটিফায়ার দ্বারা ডিসিতে রূপান্তরিত হয়; পরবর্তীকালে, ডিসি বাস একটি স্থিতিশীল মধ্যবর্তী পাওয়ার পর্যায় প্রদান করে, যা লোডের আউটপুটের জন্য বৈদ্যুতিন সংকেতের মেরু বদল দ্বারা AC-তে রূপান্তরিত হয়। স্বাভাবিক ক্রিয়াকলাপের সময়, লোডটি AC ইনপুটের সাথে সরাসরি সংযুক্ত না হয়ে ক্রমাগত ইনভার্টার দ্বারা চালিত হয়।
লো-ফ্রিকোয়েন্সি ট্রান্সফরমার ইনপুট এবং আউটপুট সার্কিটের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে এবং ইনরাশ কারেন্ট, অরৈখিক লোড এবং অস্বাভাবিক অপারেটিং অবস্থা সহ্য করার সিস্টেমের ক্ষমতা বাড়ায়।
এই স্থাপত্যটি নিম্ন-ফ্রিকোয়েন্সি ইউপিএস সিস্টেমগুলিকে বিশেষভাবে উপযোগী করে তোলে যার জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তাগুলির জন্য সরঞ্জামের ধারাবাহিকতা এবং পাওয়ার মানের জন্য - শুধু যেগুলির জন্য জরুরি ব্যাটারি ব্যাকআপের প্রয়োজন হয় না৷

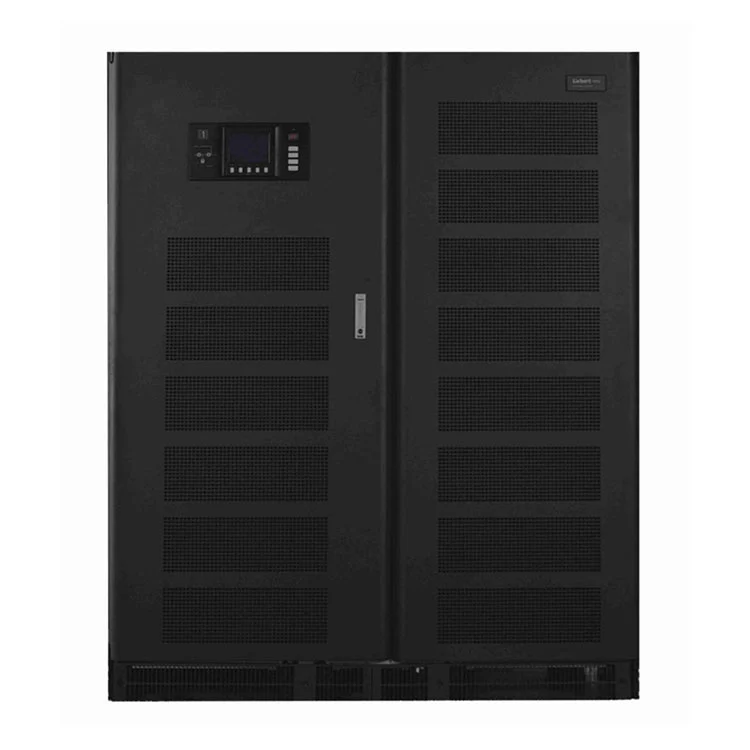

হ্যাগো লো ফ্রিকোয়েন্সি ইউপিএস একটি সাধারণ অনলাইন ডাবল-রূপান্তর পাওয়ার পাথ অনুসরণ করে:
এসি ইনপুট → রেকটিফায়ার → ডিসি বাস → ইনভার্টার → কম ফ্রিকোয়েন্সি ট্রান্সফরমার → লোড
সাধারণ ইউটিলিটি অবস্থার অধীনে, রেকটিফায়ার ডিসি বাসে নিয়ন্ত্রিত ডিসি পাওয়ার সরবরাহ করে, যখন বৈদ্যুতিন সংকেতের মেরু বদল লোডের জন্য শর্তযুক্ত এসি পাওয়ার সরবরাহ করে।
যখন ইউটিলিটি সরবরাহ ব্যর্থ হয় বা নির্দিষ্ট অপারেটিং সীমার বাইরে পড়ে, তখন ব্যাটারি সিস্টেম ডিসি বাসে শক্তি সরবরাহ করে এবং বৈদ্যুতিন সংকেতের মেরু বদল লোড সরবরাহ করতে থাকে। এটি প্রচলিত স্ট্যান্ডবাই ইউপিএস আর্কিটেকচারের সাথে যুক্ত স্থানান্তর বাধা দূর করে।

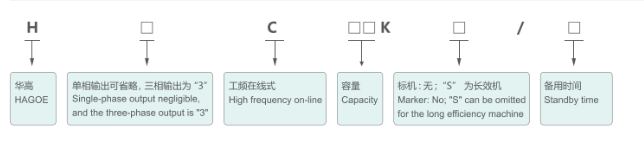

| শ্রেণী | প্রযুক্তিগত পরামিতি | স্পেসিফিকেশন |
|---|---|---|
| এসি ইনপুট | রেট ক্যাপাসিটি | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 600 kVA / kVA / kVA 501 2000 কেভিএ |
| কাজের মোড এবং নীতি | অনলাইন পাওয়ার স্ট্যাটিক বাইপাস সুইচ (একটানা স্যুইচিং), ডাবল-রূপান্তর প্রযুক্তি, পাওয়ার আউটপুট সম্পূর্ণ পৃথকীকরণ | |
| ফেজ নম্বর | তিনটি পর্যায় + N + G | |
| ভোল্টেজ | 380 V ±20% | |
| ফ্রিকোয়েন্সি | 50 Hz ±10% | |
| সর্বাধিক বর্তমান | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / A / 2300 | |
| পাওয়ার ফ্যাক্টর | 0.95 (ইনপুট ফিল্টার সহ) | |
| এসি বাইপাস ইনপুট | সফট স্টার্ট | 0-100% 5 সেকেন্ডের মধ্যে |
| ফেজ নম্বর | তিনটি পর্যায় + N + G | |
| ভোল্টেজ | 380 V ±15% | |
| ফ্রিকোয়েন্সি | 50 Hz ±2% | |
| স্যুইচিং সময় | ওভারলোডের সময় 0 ms | |
| ব্যাটারি সিস্টেম | ডিসি ভোল্টেজ | 384 V (32 × 12 V ব্যাটারি) |
| ফ্লোটিং চার্জ ভোল্টেজ | 432 ভি | |
| কাটা বন্ধ ভোল্টেজ | 332 ভি | |
| সর্বাধিক স্রাব বর্তমান | 25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / A / 3500 | |
| চার্জিং কারেন্ট | 10-25 A (নিয়ন্ত্রণযোগ্য) | |
| এসি আউটপুট | ফেজ নম্বর | তিনটি পর্যায় + N + G |
| ভোল্টেজ | 380 V ±1% (স্টেডি-স্টেট লোড) | |
| ফ্রিকোয়েন্সি | 50 Hz ±2% (মেন পাওয়ার) / 50 Hz ±0.05% (ব্যাটারি পাওয়ার সাপ্লাই) | |
| পাওয়ার ফ্যাক্টর | 0.8 পিছিয়ে থাকা | |
| আউটপুট ওয়েভফর্ম | সাইন ওয়েভ | |
| মোট হারমোনিক বিকৃতি | ≤3% লিনিয়ার লোডের জন্য; অরৈখিক লোডের জন্য ≤5% | |
| ডাইনামিক লোড ভোল্টেজ ক্ষণস্থায়ী | ±0.5% (0 থেকে 100% লোড পরিবর্তন) | |
| তাত্ক্ষণিক পুনরুদ্ধারের সময় | <10 ms (±0.5%) | |
| ভারসাম্যহীন ভোল্টেজ | ≤±3%; সুষম লোড ভোল্টেজের জন্য ≤±1% | |
| ওভারলোড ক্ষমতা | 10 মিনিটের জন্য 120%; 1 মিনিটের জন্য 150% (ব্যাটারি পাওয়ার সাপ্লাই) | |
| সিস্টেম কর্মক্ষমতা | কাজের দক্ষতা | >91%; ECO অর্থনৈতিক মোডে 95% |
| কম্পিউটার কমিউনিকেশন ইন্টারফেস | আরএস২৩২/আরএস৪২২ | |
| অপারেটিং তাপমাত্রা | 0-40° সে | |
| আপেক্ষিক আর্দ্রতা | 0-90%, নন-কন্ডেন্সিং | |
| গোলমাল | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, ক্ষমতার উপর নির্ভর করে | |
| প্রদর্শন | টাইপ A: ছোট LCD; টাইপ বি: বড় টাচস্ক্রিন ডিসপ্লে (120 × 90 মিমি) |
একটি UPS সিস্টেমে, ট্রান্সফরমার শুধুমাত্র ভোল্টেজ রূপান্তরের জন্য ব্যবহার করা হয় না। এটি বৈদ্যুতিক বিচ্ছিন্নতা, ক্ষণস্থায়ী লোড হ্যান্ডলিং এবং সিস্টেম সুরক্ষাতেও অবদান রাখে।
শিল্প লোড যেমন পিএলসি সিস্টেম, পরিবর্তনশীল-ফ্রিকোয়েন্সি ড্রাইভ, মোটর, কন্টাক্টর এবং বড় রেকটিফায়ার সরঞ্জামগুলি স্টার্টআপ বা গতিশীল অপারেশনের সময় উল্লেখযোগ্য ক্ষণস্থায়ী কারেন্ট তৈরি করতে পারে। যদি UPS ক্ষমতা শুধুমাত্র স্থির-স্থিতি সক্রিয় শক্তি অনুযায়ী নির্বাচন করা হয়, তাহলে বৈদ্যুতিন সংকেতের মেরু বদল ওভারলোড, আউটপুট ভোল্টেজ বিচ্যুতি, বা অপ্রয়োজনীয় বাইপাস অপারেশন অনুভব করতে পারে।
কম ফ্রিকোয়েন্সি ট্রান্সফরমার শক্তিশালী ক্ষণস্থায়ী ক্ষমতা সহ একটি শক্তিশালী চৌম্বকীয় এবং বৈদ্যুতিক ইন্টারফেস প্রদান করে, উচ্চ প্রারম্ভিক বর্তমান বা প্রভাব লোড সহ অ্যাপ্লিকেশনগুলির জন্য UPS-কে আরও বেশি ডিজাইন মার্জিন দেয়।
| ইঞ্জিনিয়ারিং ফ্যাক্টর | কম ফ্রিকোয়েন্সি ইউপিএস | উচ্চ ফ্রিকোয়েন্সি ইউপিএস |
|---|---|---|
| ট্রান্সফরমার | কম ফ্রিকোয়েন্সি পাওয়ার ট্রান্সফরমার | উচ্চ-ফ্রিকোয়েন্সি ট্রান্সফরমার/ট্রান্সফরমারহীন আর্কিটেকচার |
| বৈদ্যুতিক বিচ্ছিন্নতা | শক্তিশালী | সিস্টেম টপোলজির উপর নির্ভর করে |
| মোটর শুরু লোড | আরও উপযুক্ত | যত্নশীল মাপ প্রয়োজন |
| ইনরাশ কারেন্ট | উচ্চতর সহনশীলতা | সাইজিংয়ের জন্য আরও সংবেদনশীল |
| অরৈখিক লোড | সঠিক কনফিগারেশনের সাথে উপযুক্ত | সঠিক কনফিগারেশনের সাথে উপযুক্ত |
| শিল্প অ্যাপ্লিকেশন | স্ট্রং ফিট | সাধারণ আইটি লোডের জন্য আরও উপযুক্ত |
| সিস্টেম ওজন | তুলনামূলকভাবে বেশি | সাধারণত আরো কমপ্যাক্ট |
| ইনস্টলেশন পদচিহ্ন | আরও বড় | ছোট |
| সাধারণ অগ্রাধিকার | দৃঢ়তা এবং বিচ্ছিন্নতা | দক্ষতা এবং কম্প্যাক্টনেস |
যদি একটি প্রকল্প প্রাথমিকভাবে আকার, ওজন এবং উচ্চ শক্তি ঘনত্বের উপর ফোকাস করে, একটি উচ্চ-ফ্রিকোয়েন্সি ইউপিএস আরও সুবিধাজনক হতে পারে; যাইহোক, যদি প্রকল্পটি বিচ্ছিন্নতা, বৃদ্ধি লোড ক্ষমতা, শিল্প পরিবেশের অভিযোজনযোগ্যতা এবং দীর্ঘমেয়াদী কর্মক্ষম স্থিতিশীলতাকে অগ্রাধিকার দেয়, একটি কম ফ্রিকোয়েন্সি ইউপিএস সাধারণত একটি ভাল পছন্দ।
তাই, HAGOO সরল যুক্তির উপর ভিত্তি করে একটি UPS নির্বাচন করার সুপারিশ করে না "নিম্ন-ফ্রিকোয়েন্সি সর্বদা উচ্চ-ফ্রিকোয়েন্সির চেয়ে ভাল।" পরিবর্তে, এটি লোডের ধরন, পাওয়ার ফ্যাক্টর, স্টার্টআপ কারেন্ট, ব্যাকআপ সময় এবং গ্রিড অবস্থার উপর ভিত্তি করে ইউপিএস কনফিগার করার সুপারিশ করে।
সমস্ত সংযুক্ত সরঞ্জামের নেমপ্লেট রেটিং যোগ করে UPS ক্ষমতা নির্বাচন করা উচিত নয়।
ইঞ্জিনিয়ারিং মূল্যায়ন বিবেচনা করা উচিত:
সক্রিয় শক্তি (kW) → পাওয়ার ফ্যাক্টর → প্রারম্ভিক বর্তমান → অরৈখিক লোড অনুপাত → ভবিষ্যতের সম্প্রসারণ → প্রয়োজনীয় রিডানডেন্সি
মোটর-চালিত সরঞ্জামের জন্য, স্থির-স্থিতি শক্তি বিশেষভাবে বেশি নাও হতে পারে, তবে প্রারম্ভিক কারেন্ট উল্লেখযোগ্যভাবে বেশি হতে পারে। অতএব, সিস্টেম সাইজিংয়ের সময় বৈদ্যুতিন সংকেতের মেরু বদল ওভারলোড ক্ষমতা এবং ক্ষণস্থায়ী প্রতিক্রিয়া মূল্যায়ন করা আবশ্যক।
ব্যাটারির ক্ষমতা একটি নির্দিষ্ট Ah মান থেকে নির্বাচন না করে প্রকৃত লোড অনুযায়ী গণনা করা উচিত।
ইঞ্জিনিয়ারিং গণনা সাধারণত ইউপিএস ক্ষমতা, প্রকৃত লোড পাওয়ার, ডিসি বাস ভোল্টেজ, ব্যাটারি স্ট্রিং কনফিগারেশন, ডিসচার্জ রেট, প্রয়োজনীয় স্বায়ত্তশাসন, ব্যাটারির বয়সের মার্জিন এবং পরিবেষ্টিত তাপমাত্রা বিবেচনা করে।
সঠিক সিস্টেম ডিজাইনের জন্য, ব্যাটারি সাইজিং প্রস্তুতকারকের উপর ভিত্তি করে হওয়া উচিতডিসি ভোল্টেজ পরিসীমা, ন্যূনতম ব্যাটারি ভোল্টেজ এবং ব্যাটারি স্রাব বৈশিষ্ট্য.
প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, HAGOE লো ফ্রিকোয়েন্সি UPS একাধিক সুরক্ষা ফাংশন সহ কনফিগার করা যেতে পারে, যার মধ্যে রয়েছে:
ইনপুট ওভারভোল্টেজ/আন্ডারভোল্টেজ সুরক্ষা, আউটপুট ওভারলোড সুরক্ষা, শর্ট-সার্কিট সুরক্ষা, ব্যাটারি ওভারচার্জ/ওভার-ডিসচার্জ সুরক্ষা, অতিরিক্ত তাপমাত্রা সুরক্ষা এবং বাইপাস সুরক্ষা।
শিল্প প্রকল্পগুলির জন্য, যথাযথ সুরক্ষা নির্বাচনীতা অর্জনের জন্য আপস্ট্রিম ব্রেকার, ডাউনস্ট্রিম সুরক্ষা ডিভাইস এবং ইউপিএস শর্ট-সার্কিট সুরক্ষার মধ্যে সমন্বয়ও মূল্যায়ন করা উচিত।
Hagoe Electric Technology Co., Ltd. একটি ইন্টিগ্রেটেড ম্যানুফ্যাকচারিং প্রক্রিয়া পরিচালনা করে যার মধ্যে ইঞ্জিনিয়ারিং ডিজাইন, শীট-মেটাল ফ্যাব্রিকেশন, ইলেকট্রনিক অ্যাসেম্বলি, সিস্টেম ইন্টিগ্রেশন এবং চূড়ান্ত পরীক্ষা রয়েছে।

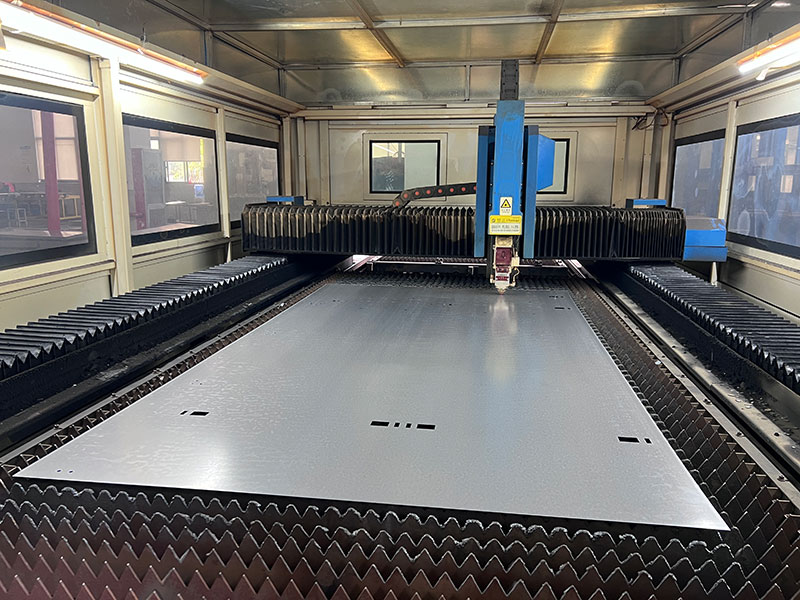

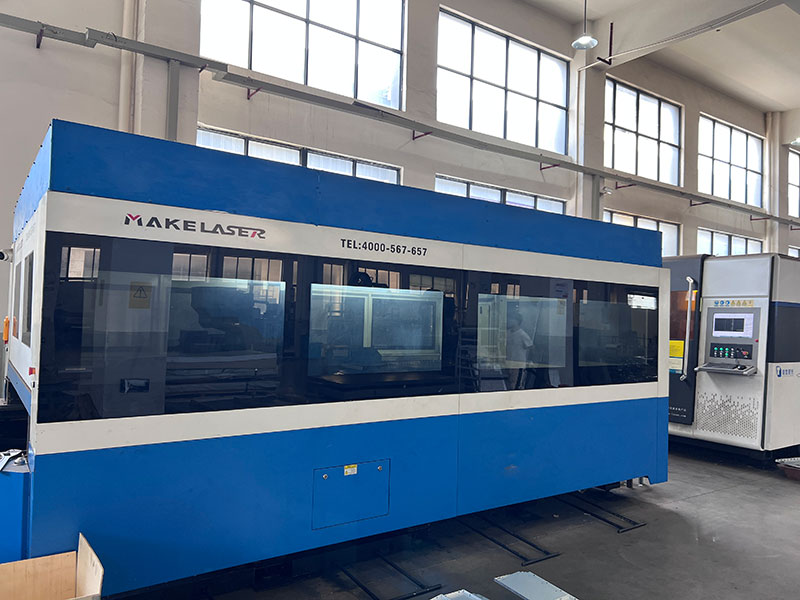

উত্পাদন বেস জার্মান ট্রাম্পফ লেজার কাটিয়া মেশিন, জাপানি AMADA CNC নমন মেশিন, স্বয়ংক্রিয় টারেট পাঞ্চিং সরঞ্জাম, SMT উত্পাদন লাইন, এবং বুদ্ধিমান বার্ধক্য-পরীক্ষা সিস্টেমের সাথে সজ্জিত।
ইউপিএস সিস্টেমের মতো গুরুত্বপূর্ণ শক্তি সরঞ্জামগুলির জন্য, গুণমান যাচাই অবশ্যই উপাদান পরিদর্শনের বাইরে যেতে হবে। পণ্য কনফিগারেশন এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, পরীক্ষার মধ্যে অন্তর্ভুক্ত থাকতে পারে:
ইনপুট/আউটপুট বৈদ্যুতিক পরামিতি যাচাইকরণ, সুরক্ষা-ফাংশন পরীক্ষা, যোগাযোগ পরীক্ষা, লোড পরীক্ষা, বার্ধক্য পরীক্ষা, এবং সম্পূর্ণ সিস্টেম কার্যকরী যাচাইকরণ।

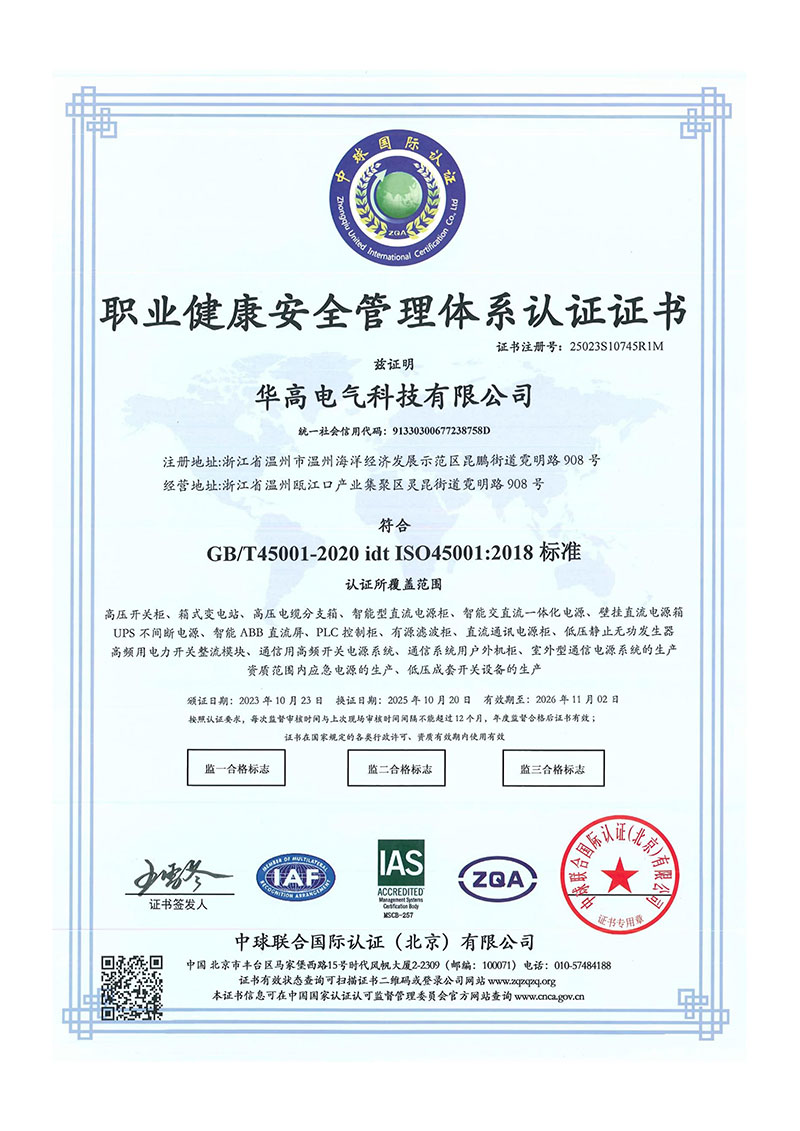

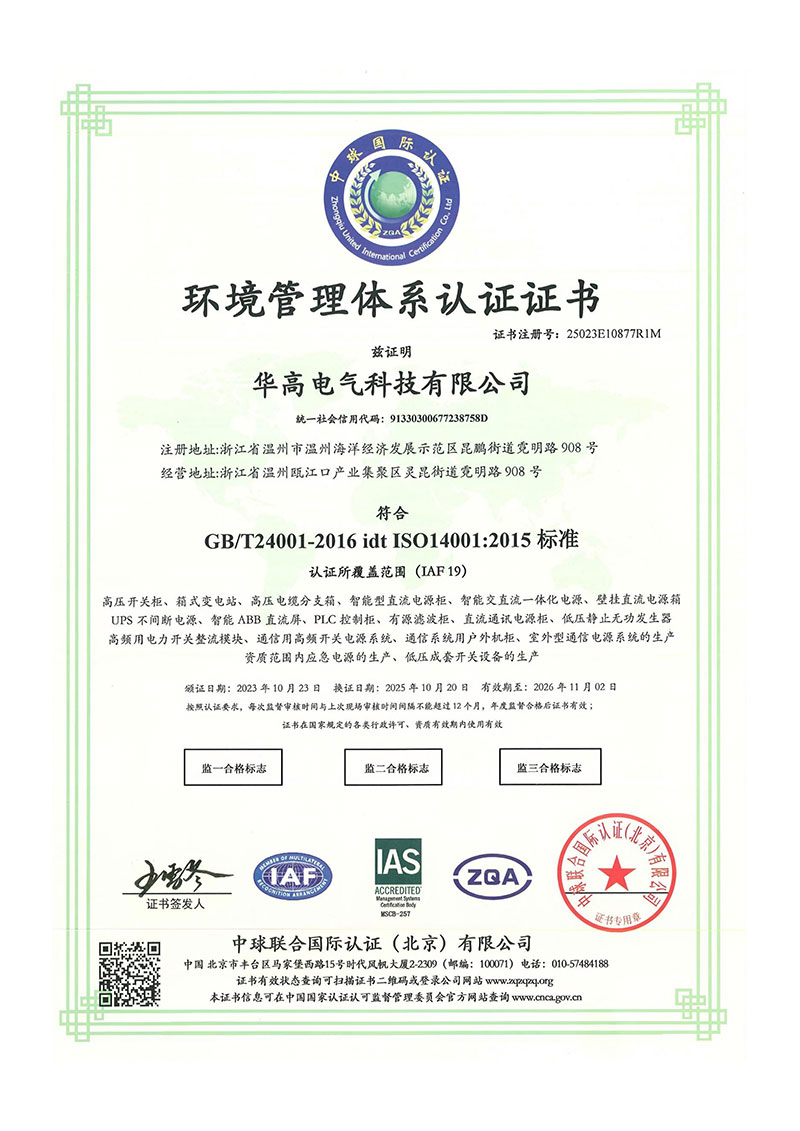

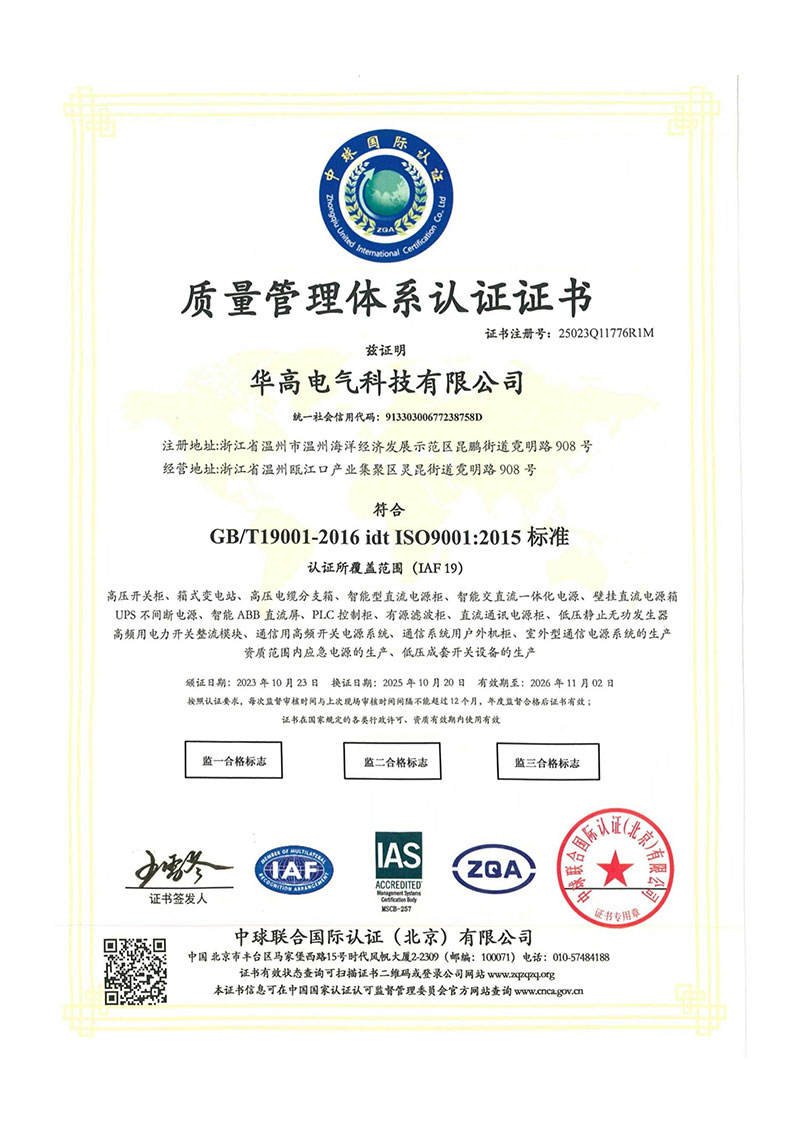

Hagoe ISO9001, ISO14001, এবং ISO45001 ম্যানেজমেন্ট সিস্টেমের অধীনে কাজ করে এবং এর R&D এবং উত্পাদন ক্ষমতা সমর্থন করে 34 টিরও বেশি জাতীয় পেটেন্ট ধারণ করে।
সাবস্টেশন, ডিস্ট্রিবিউশন সিস্টেম এবং পাওয়ার অটোমেশন সরঞ্জামগুলির জন্য উপযুক্ত যা সুরক্ষা, পর্যবেক্ষণ এবং যোগাযোগ লোডের জন্য অবিচ্ছিন্ন শক্তি প্রয়োজন।
পিএলসি, ডিসিএস, শিল্প কম্পিউটার, অটোমেশন ক্যাবিনেট এবং উত্পাদন-লাইন নিয়ন্ত্রণ ব্যবস্থার জন্য উপযুক্ত।
মেডিকেল ইমেজিং, পর্যবেক্ষণ, এবং স্থিতিশীল এবং নিরবচ্ছিন্ন শক্তি প্রয়োজন অন্যান্য নির্ভুল সরঞ্জামের জন্য উপযুক্ত।
সার্ভার, নেটওয়ার্ক সরঞ্জাম, স্টোরেজ সিস্টেম এবং যোগাযোগ পরিকাঠামোর জন্য উপযুক্ত।
HAGOE এর মান নিয়ন্ত্রণ চূড়ান্ত পরিদর্শনের মধ্যে সীমাবদ্ধ নয়।এটি আগত উপকরণ থেকে উত্পাদন, সমাবেশ, কমিশনিং, পরীক্ষা এবং চূড়ান্ত প্রকাশের সম্পূর্ণ প্রক্রিয়াটি কভার করে।
প্রধান নিয়ন্ত্রণ পর্যায়ে অন্তর্ভুক্ত:
ইনকামিং পরিদর্শন → প্রক্রিয়া নিয়ন্ত্রণ → বৈদ্যুতিক সমাবেশ পরিদর্শন → সিস্টেম কমিশনিং → কর্মক্ষমতা পরীক্ষা → বার্ধক্য যাচাই → চূড়ান্ত পরিদর্শন
কাস্টমাইজড ইউপিএস প্রকল্পগুলির জন্য, HAGOE ইঞ্জিনিয়াররা ক্ষমতা নির্বাচন, ইন্টারফেস কনফিগারেশন এবং সাইট ইনস্টলেশনের সাথে যুক্ত ঝুঁকি কমাতে উৎপাদনের আগে গ্রাহকের লোড তালিকা, একক-লাইন চিত্র, ইনস্টলেশন পরিবেশ এবং প্রকল্পের মান পর্যালোচনা করতে পারেন।
HAGOE সরঞ্জামের ধরন এবং প্রকল্পের স্কেল অনুযায়ী বিভিন্ন ইনস্টলেশন এবং কমিশনিং সহায়তা প্রদান করে।
স্ট্যান্ডার্ড ওয়াল-মাউন্ট করা UPS ইউনিট এবং ছোট সিস্টেমের জন্য, HAGOE ইংরেজি ইনস্টলেশন ম্যানুয়াল সরবরাহ করে এবং24/7 দূরবর্তী ভিডিও প্রযুক্তিগত সহায়তা, প্রশিক্ষিত গ্রাহক দলগুলিকে রিমোট কমিশনিং সহায়তার সাথে ইনস্টলেশন সম্পূর্ণ করার অনুমতি দেয়।
মাঝারি আকারের ইউপিএস সিস্টেম, বিতরণ ক্যাবিনেট এবং সম্পূর্ণ সরঞ্জাম সেটের জন্য, প্রকল্পের প্রয়োজনীয়তা অনুসারে সাইটে ইনস্টলেশন এবং কমিশনিং ব্যবস্থা করা যেতে পারে।
বড় পাওয়ার স্টেশন এবং EPC প্রকল্পগুলির জন্য, HAGOE ডেলিভারির আগে একটি উত্সর্গীকৃত ইনস্টলেশন এবং কমিশনিং পরিকল্পনা তৈরি করে এবং সাইটটিতে সহায়তার জন্য প্রযুক্তিগত কর্মীদের ব্যবস্থা করতে পারে।
মৌলিক তথ্যের মধ্যে রয়েছে লোড ক্ষমতা, প্রকৃত লোড পাওয়ার, পাওয়ার ফ্যাক্টর, ইনপুট/আউটপুট ভোল্টেজ, ফ্রিকোয়েন্সি, প্রয়োজনীয় ব্যাটারি স্বায়ত্তশাসন, লোডের ধরন, ইনস্টলেশন পরিবেশ, বাইপাস প্রয়োজনীয়তা এবং যোগাযোগ প্রোটোকল।
মোটর লোড উচ্চ প্রারম্ভিক বর্তমান উৎপন্ন করতে পারে. তাই UPS-এর জন্য পর্যাপ্ত বৈদ্যুতিন সংকেতের মেরু বদল ওভারলোড ক্ষমতা এবং ক্ষণস্থায়ী কর্মক্ষমতা প্রয়োজন শুধুমাত্র মোটরের রেট করা চলমান শক্তি অনুযায়ী নির্বাচন করার পরিবর্তে।
হ্যাঁ। HAGOE প্রকল্পের প্রয়োজনীয়তা অনুসারে UPS, ব্যাটারি সিস্টেম, বিতরণ উপাদান, পর্যবেক্ষণ ইন্টারফেস, বাইপাস কনফিগারেশন এবং সম্পর্কিত বৈদ্যুতিক সরঞ্জামগুলিকে একীভূত করতে পারে।
হ্যাঁ। ইনপুট/আউটপুট ভোল্টেজ, ফ্রিকোয়েন্সি, ক্যাবিনেট কনফিগারেশন, কমিউনিকেশন ইন্টারফেস, সুরক্ষা কনফিগারেশন, লেবেলিং, ডকুমেন্টেশন, এবং প্রযোজ্য কমপ্লায়েন্স প্রয়োজনীয়তা লক্ষ্য বাজারের সাথে মানিয়ে নেওয়া যেতে পারে।
EPC প্রকল্পগুলির জন্য, HAGOE প্রযুক্তিগত নির্বাচন পর্যায় থেকে অংশগ্রহণ করতে পারে এবং সিস্টেম কনফিগারেশন, অঙ্কন, প্রযুক্তিগত ডকুমেন্টেশন, উত্পাদন ট্র্যাকিং, পরিদর্শন নথি, ইনস্টলেশন নির্দেশিকা এবং কমিশনিং সহায়তা প্রদান করতে পারে।
