উচ্চ ভোল্টেজ সুইচগিয়ার হল মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের একটি গুরুত্বপূর্ণ অংশ, যা ইনকামিং পাওয়ার উত্স, ট্রান্সফরমার, ফিডার, মোটর এবং ডাউনস্ট্রিম বৈদ্যুতিক নেটওয়ার্কগুলির মধ্যে নিয়ন্ত্রিত ইন্টারফেস প্রদান করে।
HAGOE ইলেকট্রিক প্রযুক্তি কোং, লিমিটেড প্রদান করে10kV উচ্চ ভোল্টেজ সুইচগিয়ারএবং35kV উচ্চ ভোল্টেজ সুইচগিয়ারসাবস্টেশন, ইন্ডাস্ট্রিয়াল পাওয়ার সিস্টেম, পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক, অবকাঠামো প্রকল্প এবং অন্যান্য মাঝারি-ভোল্টেজ অ্যাপ্লিকেশনের জন্য।
লো-ভোল্টেজের সুইচগিয়ারের বিপরীতে, মাঝারি-ভোল্টেজের সুইচগিয়ারকে কেবল বর্তমান বন্টনই নয় বরং তাও সমাধান করতে হবেনিরোধক সমন্বয়, শর্ট সার্কিট বাধা, অস্তরক প্রতিরোধ, যান্ত্রিক ইন্টারলকিং, সুরক্ষা সমন্বয়, গ্রাউন্ডিং, এবংনিরাপদ বিচ্ছিন্নতা.
তাই উপযুক্ত সুইচগিয়ার শুধুমাত্র ক্যাবিনেটের নাম থেকে নির্বাচন না করে বৈদ্যুতিক সিস্টেমের নকশা থেকে নির্বাচন করা প্রয়োজন।
10kV এবং 35kV সুইচগিয়ারের মধ্যে প্রধান পার্থক্য স্পষ্টতই সিস্টেম ভোল্টেজ, কিন্তু ইঞ্জিনিয়ারিং প্রয়োজনীয়তা ভোল্টেজ স্তরের সাথে পরিবর্তিত হয়।
| ইঞ্জিনিয়ারিং ফ্যাক্টর | 10kV উচ্চ ভোল্টেজ সুইচগিয়ার | 35kV উচ্চ ভোল্টেজ সুইচগিয়ার |
|---|---|---|
| সাধারণ সিস্টেম ভূমিকা | বিতরণ নেটওয়ার্ক, শিল্প বিদ্যুৎ বিতরণ | সাবস্টেশন, প্রাথমিক বিতরণ, উচ্চ-স্তরের পাওয়ার নেটওয়ার্ক |
| সাধারণ প্রয়োগ | কারখানা, ভবন, ইউটিলিটি বিতরণ, মোটর | সাবস্টেশন, পাওয়ার প্ল্যান্ট, শিল্প প্রধান বিতরণ |
| নিরোধক প্রয়োজনীয়তা | উচ্চ | উচ্চতর |
| স্যুইচিং সরঞ্জাম | সাধারণত ভ্যাকুয়াম সার্কিট ব্রেকার | সাধারণত ভ্যাকুয়াম সার্কিট ব্রেকার |
| সুরক্ষা | ফিডার, ট্রান্সফরমার, মোটর এবং বাস সুরক্ষা | ফিডার, ট্রান্সফরমার, বাস এবং সিস্টেম-স্তরের সুরক্ষা |
| শর্ট সার্কিট ডিজাইন | প্রকল্প-নির্দিষ্ট | প্রকল্প নির্দিষ্ট এবং প্রায়ই আরো দাবি |
| স্থান / ছাড়পত্র | সরঞ্জাম নকশা উপর ভিত্তি করে | ইনসুলেশন এবং ক্লিয়ারেন্সে বৃহত্তর মনোযোগ |
| সিস্টেমের অবস্থান | প্রায়ই ডাউনস্ট্রিম বিতরণ | প্রায়শই প্রাথমিক শক্তি রূপান্তর/বন্টনের কাছাকাছি |
শুধুমাত্র নামমাত্র ভোল্টেজ থেকে অনুমান করার পরিবর্তে প্রকল্পের শর্ট-সার্কিট স্টাডি, সিস্টেম ভোল্টেজ, লোড প্রবাহ, সুরক্ষা সমন্বয় এবং প্রযোজ্য মানগুলি থেকে চূড়ান্ত রেটিংগুলি সর্বদা নিশ্চিত করা উচিত।
কম-ভোল্টেজ বিতরণে, বৈদ্যুতিক নিরোধক গুরুত্বপূর্ণ, তবে 10kV এবং 35kV সিস্টেমে এটি হয়ে যায়সরঞ্জাম নকশা একটি মৌলিক অংশ.
প্রয়োজনীয় নিরোধক স্তর অবশ্যই অপারেটিং ভোল্টেজ, ফেজ-টু-ফেজ ক্লিয়ারেন্স, ফেজ-টু-গ্রাউন্ড ক্লিয়ারেন্স, ক্রিপেজ দূরত্ব, ডাইইলেকট্রিক প্রতিরোধ এবং ক্ষণস্থায়ী ওভারভোল্টেজ অবস্থা বিবেচনা করবে।
এই কারণেই সুইচগিয়ারের ইনসুলেশন সিস্টেমকে নির্বাচিত ভোল্টেজ ক্লাস এবং ইনস্টলেশন পরিবেশ থেকে আলাদা করা যায় না।
একটি নির্দিষ্ট অবিচ্ছিন্ন কারেন্টের জন্য রেট করা একটি সুইচগিয়ার স্বয়ংক্রিয়ভাবে বোঝায় না যে এটি প্রতিটি পাওয়ার সিস্টেমের জন্য উপযুক্ত।
ইনস্টলেশন পয়েন্টে সম্ভাব্য শর্ট-সার্কিট কারেন্ট প্রথমে নির্ধারণ করা দরকার।এই মানটি প্রয়োজনীয় সার্কিট-ব্রেকার ব্রেকিং ক্ষমতা, স্বল্প-সময়ের কারেন্ট, পিক সহ্য কারেন্ট, বাসবার ডিজাইন এবং সুরক্ষা সেটিংসকে প্রভাবিত করে।
উদাহরণস্বরূপ, 35kV-শ্রেণীর সুইচগিয়ার বিভিন্ন শর্ট-সার্কিট ব্রেকিং এবং প্রতিরোধ রেটিং সহ উপলব্ধ হতে পারে। উপযুক্ত মানপ্রকল্পের শর্ট সার্কিট গণনা থেকে নিশ্চিত করা আবশ্যকএকটি সাধারণ ক্যাটালগ মান থেকে নির্বাচন করার পরিবর্তে।
এটি ইঞ্জিনিয়ারিং-ভিত্তিক সুইচগিয়ার নির্বাচন এবং সাধারণ পণ্য ম্যাচিংয়ের মধ্যে মূল পার্থক্যগুলির মধ্যে একটি।
সার্কিট ব্রেকার সুরক্ষা চেইনের একটি অংশ মাত্র।
একটি সম্পূর্ণ মাঝারি-ভোল্টেজ সুইচগিয়ার সিস্টেমে সুরক্ষা রিলে, সিটি, ভিটি, ট্রিপ সার্কিট, নিয়ন্ত্রণ শক্তি, পরিমাপ সরঞ্জাম, যোগাযোগ ইন্টারফেস এবং গ্রাউন্ডিং ব্যবস্থা অন্তর্ভুক্ত থাকতে পারে।
একটি ট্রান্সফরমার ফিডারের জন্য, উদাহরণস্বরূপ, সুরক্ষা স্কিমটিকে ট্রান্সফরমার রেটিং এবং আপস্ট্রিম/ডাউনস্ট্রিম সুরক্ষার সাথে সমন্বয় করতে হবে। একটি শিল্প মোটর ফিডারের জন্য, মোটর শুরুর বৈশিষ্ট্য এবং মোটর সুরক্ষা প্রয়োজনীয়তাগুলি আরও গুরুত্বপূর্ণ হয়ে ওঠে।
HAGOE তাই সুপারিশপ্রাথমিক সুইচগিয়ার কনফিগারেশনের সাথে সুরক্ষা আর্কিটেকচার নিশ্চিত করা.
মাঝারি-ভোল্টেজ সরঞ্জামগুলির নিয়ন্ত্রিত অপারেটিং পদ্ধতির প্রয়োজন কারণ ভুল স্যুইচিং গুরুতর বৈদ্যুতিক বিপদ তৈরি করতে পারে।
সুইচগিয়ার ডিজাইনের উপর নির্ভর করে, যান্ত্রিক এবং বৈদ্যুতিক ইন্টারলকিং সার্কিট ব্রেকার, আর্থিং সুইচ, বগির দরজা এবং প্রত্যাহারযোগ্য উপাদানগুলির মধ্যে ভুল অপারেটিং সিকোয়েন্সগুলিকে সীমাবদ্ধ করতে ব্যবহার করা যেতে পারে।
KYN61-40.5 টাইপ ধাতু-পরিহিত সুইচগিয়ারের জন্য, পাঁচ-প্রতিরোধ ইন্টারলকিং এবং কম্পার্টমেন্টালাইজড কনস্ট্রাকশন সাধারণত সরঞ্জাম ডিজাইনে অন্তর্ভুক্ত করা হয়। সঠিক বিন্যাস নির্বাচিত পণ্য কনফিগারেশন এবং প্রযুক্তিগত স্পেসিফিকেশন উপর নির্ভর করে।
উদ্দেশ্য কেবল মন্ত্রিসভায় আরও মেকানিজম যোগ করা নয়, বরংসুইচিং, আইসোলেশন, গ্রাউন্ডিং, পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য একটি অনুমানযোগ্য অপারেটিং ক্রম স্থাপন করুন.
একটি প্রকল্পের উদ্ধৃতির জন্য, HAGOE এর প্রযুক্তিগত দল প্রথমে গ্রাহকের কাছ থেকে পাওয়া বৈদ্যুতিক সিস্টেমের তথ্য পর্যালোচনা করে।
সবচেয়ে দরকারী নথি অন্তর্ভুক্তএকক লাইন ডায়াগ্রাম, সিস্টেম ভোল্টেজ, রেট করা বর্তমান, ট্রান্সফরমার ক্ষমতা, শর্ট-সার্কিট গণনা, ফিডারের পরিমাণ, সুরক্ষা প্রয়োজনীয়তা, সিটি/ভিটি প্রয়োজনীয়তা, তারের ব্যবস্থা, ইনস্টলেশনের শর্ত এবং স্থানীয় মান।
এই তথ্যটি প্রকৌশল দলকে জেনেরিক ক্যাবিনেট স্পেসিফিকেশন প্রদানের পরিবর্তে প্রস্তাবিত কনফিগারেশন প্রকৃত নেটওয়ার্কের জন্য উপযুক্ত কিনা তা নির্ধারণ করতে দেয়।
একটি সাবস্টেশনের জন্য একটি সুইচগিয়ার লাইনআপের অগত্যা একই কনফিগারেশন থাকে না যা একটি শিল্প কারখানায় ব্যবহৃত হয়।
একটি সাবস্টেশন প্রকল্পের জন্য ইনকামিং প্যানেল, ট্রান্সফরমার ফিডার, বাস-সেকশন ব্যবস্থা, মিটারিং, সুরক্ষা এবং বহির্গামী ফিডার প্রয়োজন হতে পারে। একটি শিল্প প্রকল্প মোটর ফিডার, উৎপাদন-লাইন লোড, ট্রান্সফরমার বিতরণ এবং অপারেশনাল ধারাবাহিকতার উপর বেশি জোর দিতে পারে।
HAGOE তাই প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ক্যাবিনেটের বিন্যাস, সার্কিট-ব্রেকার কনফিগারেশন, বাসবারের ক্ষমতা, সিটি/ভিটি ব্যবস্থা, সুরক্ষা ডিভাইস, সেকেন্ডারি ওয়্যারিং, মিটারিং, কমিউনিকেশন ইন্টারফেস এবং ক্যাবল এন্ট্রি সমন্বয় করতে পারে।
HAGOE সালে প্রতিষ্ঠিত হয়েছিল2008Wenzhou, Zhejiang, এবং আছে18 বছরেরও বেশি অভিজ্ঞতাবৈদ্যুতিক সরঞ্জাম উত্পাদন মধ্যে.
কোম্পানির উত্পাদন সংস্থানগুলির মধ্যে রয়েছে লেজার কাটার সরঞ্জাম, সিএনসি নমন মেশিন, স্বয়ংক্রিয় পাঞ্চিং সরঞ্জাম, এসএমটি উত্পাদন লাইন, বুদ্ধিমান বার্ধক্য সিস্টেম এবং বৈদ্যুতিক পরীক্ষার সরঞ্জাম।
সুইচগিয়ার উত্পাদনের জন্য, এই ক্ষমতাগুলি সঠিক ক্যাবিনেট তৈরি, কম্পোনেন্ট ইনস্টলেশন, ওয়্যারিং, যান্ত্রিক সমাবেশ এবং চূড়ান্ত পরিদর্শন সমর্থন করে।গুণ নিয়ন্ত্রণ সমগ্র উত্পাদন প্রক্রিয়া জুড়ে প্রয়োগ করা হয়শুধুমাত্র চূড়ান্ত উপস্থিতি পরিদর্শনের উপর নির্ভর না করে।
HAGOE এর অধীনে কাজ করেISO9001, ISO14001, এবং ISO45001ম্যানেজমেন্ট সিস্টেম, যখন প্রযোজ্য পণ্য প্রাসঙ্গিক অনুযায়ী ডিজাইন এবং তৈরি করা যেতে পারেজিবি এবং আইইসিপ্রয়োজনীয়তা
10kV এবং 35kV সুইচগিয়ার ইনকামিং পাওয়ার, ট্রান্সফরমার ফিডার, আউটগোয়িং ফিডার, বাস-সেকশন ব্যবস্থা এবং সাবস্টেশন এবং ইউটিলিটি ডিস্ট্রিবিউশন সিস্টেমের মধ্যে অন্যান্য সুইচিং ফাংশনগুলির জন্য ব্যবহার করা যেতে পারে।
কনফিগারেশন সাবস্টেশন একক লাইন ডায়াগ্রাম এবং সুরক্ষা আর্কিটেকচার দ্বারা নির্ধারিত হয়।

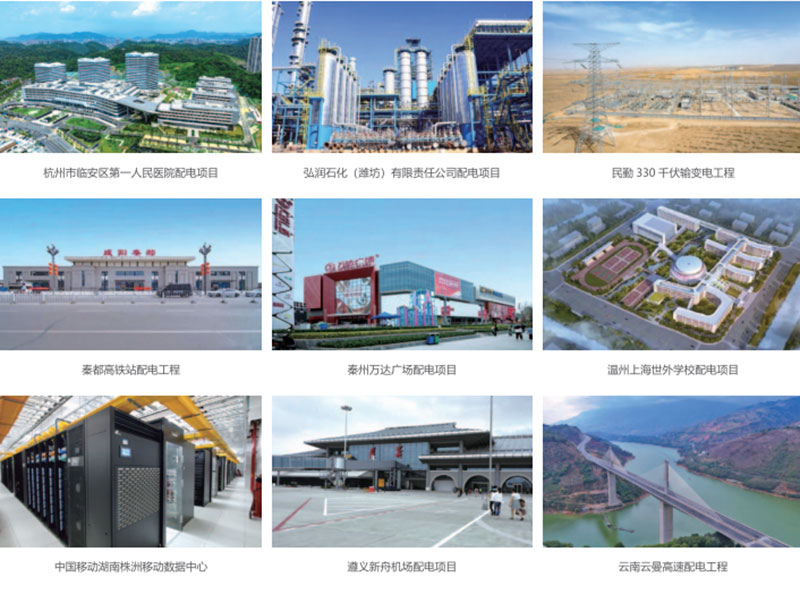

শিল্প সুবিধাগুলিতে প্রায়ই ট্রান্সফরমার, বড় মোটর, উত্পাদন সরঞ্জাম, সহায়ক সিস্টেম এবং ডাউনস্ট্রিম ডিস্ট্রিবিউশন প্যানেল সরবরাহ করার জন্য মাঝারি-ভোল্টেজ সুইচগিয়ারের প্রয়োজন হয়।
HAGOE সুবিধার লোড বৈশিষ্ট্য এবং অপারেটিং প্রয়োজনীয়তাগুলির চারপাশে সরঞ্জামগুলি কনফিগার করতে পারে।
ফটোভোলটাইক প্ল্যান্ট, শক্তি সঞ্চয় করার সুবিধা, পরিবহন পরিকাঠামো, এবং অন্যান্য বড় বৈদ্যুতিক ইনস্টলেশনগুলিও 10kV বা 35kV বিতরণ ব্যবস্থা অন্তর্ভুক্ত করতে পারে।
এই অ্যাপ্লিকেশনগুলিতে, সুইচগিয়ারকে ট্রান্সফরমার, সুরক্ষা ব্যবস্থা, পাওয়ার রূপান্তর সরঞ্জাম এবং গ্রিড সংযোগ ব্যবস্থার সাথে সমন্বয় করতে হবে।
HAGOE আছে18 বছরেরও বেশি অভিজ্ঞতাপাওয়ার ডিস্ট্রিবিউশন, ডিসি পাওয়ার সিস্টেম, ইউপিএস, ইন্ডাস্ট্রিয়াল অটোমেশন এবং নতুন-শক্তি বৈদ্যুতিক সরঞ্জাম জুড়ে। এটি প্রকৌশল দলকে উচ্চ-ভোল্টেজ সুইচগিয়ার এবং বিস্তৃত বৈদ্যুতিক সিস্টেমের মধ্যে সম্পর্ক বিবেচনা করার অনুমতি দেয়।
HAGOE শুধুমাত্র একটি আদর্শ ক্যাটালগ মডেলের উপর নির্ভর করে না। সুইচগিয়ার ভোল্টেজ, বর্তমান, শর্ট-সার্কিট স্তর, সুরক্ষা প্রয়োজনীয়তা, ফিডার বিন্যাস, ট্রান্সফরমার ক্ষমতা, ইনস্টলেশন শর্ত এবং প্রকল্পের মান অনুযায়ী কনফিগার করা যেতে পারে।
গবেষণা ও উন্নয়ন, উত্পাদন, সমাবেশ, পরীক্ষা, বিক্রয় এবং রপ্তানি পরিষেবাগুলি কোম্পানির ব্যবসায়িক ব্যবস্থার মধ্যে একত্রিত হয়। উত্পাদন সরঞ্জাম এবং পরীক্ষার সংস্থান বৈদ্যুতিক ক্যাবিনেট এবং সম্পর্কিত সরঞ্জাম উত্পাদন এবং পরিদর্শন সমর্থন করে।
বিদেশী EPC ঠিকাদার, পরিবেশক এবং বৈদ্যুতিক ঠিকাদারদের জন্য, HAGOE প্রযুক্তিগত বৈশিষ্ট্য, অঙ্কন, পরিদর্শন নথি, শংসাপত্র, ইনস্টলেশন ম্যানুয়াল, রপ্তানি প্যাকেজিং, লজিস্টিক সমন্বয় এবং দূরবর্তী প্রযুক্তিগত সহায়তা সমর্থন করতে পারে।
10kV এবং 35kV কে শুধুমাত্র দুটি পণ্যের নাম হিসাবে বিবেচনা করার পরিবর্তে, HAGOE গ্রাহকের বৈদ্যুতিক নেটওয়ার্কের মধ্যে তাদের অবস্থান মূল্যায়ন করে এবং প্রকৃত অ্যাপ্লিকেশনের চারপাশে সুইচগিয়ার কনফিগার করে।
সঠিক ভোল্টেজের স্তরটি সুইচগিয়ার ক্যাটালগের পরিবর্তে পাওয়ার নেটওয়ার্ক দ্বারা নির্ধারণ করা উচিত।
একটি জন্য10kV প্রকল্প, প্রধান প্রশ্নগুলি সাধারণত বিতরণ ক্ষমতা, ট্রান্সফরমার এবং মোটর ফিডার, শর্ট-সার্কিট স্তর, সুরক্ষা সমন্বয় এবং বহির্গামী সার্কিটের সংখ্যা নিয়ে থাকে।
একটি জন্য35kV প্রকল্প, প্রাথমিক বিতরণ, নিরোধক সমন্বয়, শর্ট-সার্কিট পারফরম্যান্স, সুরক্ষা আর্কিটেকচার, সাবস্টেশন কনফিগারেশন এবং সিস্টেম-স্তরের নিরাপত্তার জন্য সাধারণত আরও বেশি মনোযোগ প্রয়োজন।
উপযুক্ত সুইচগিয়ার কনফিগারেশনের সুপারিশ করার আগে HAGOE উপলব্ধ বৈদ্যুতিক অঙ্কন এবং প্রযুক্তিগত ডেটা মূল্যায়ন করতে পারে।
উদ্দেশ্য শুধুমাত্র একটি 10kV বা 35kV ক্যাবিনেট সরবরাহ করা নয়। এটি সুইচগিয়ার সরবরাহ করা যা বৈদ্যুতিক সিস্টেমের সাথে ফিট করে যেখানে এটি কাজ করবে।
