10kV সুইচগিয়ার মাঝারি-ভোল্টেজ বৈদ্যুতিক শক্তি গ্রহণ, বিতরণ, নিয়ন্ত্রণ এবং সুরক্ষার প্রয়োজনীয় কার্য সম্পাদন করে। ডাউনস্ট্রীম ডিস্ট্রিবিউশনে ব্যবহৃত 380V বা 660V লো-ভোল্টেজ সুইচগিয়ারের বিপরীতে, একটি 10kV সিস্টেমের জন্য নিরোধক, ত্রুটি বাধা, যান্ত্রিক ইন্টারলকিং, কম্পার্টমেন্টালাইজেশন এবং অপারেটর সুরক্ষার দিকে বেশি মনোযোগ দেওয়া প্রয়োজন।

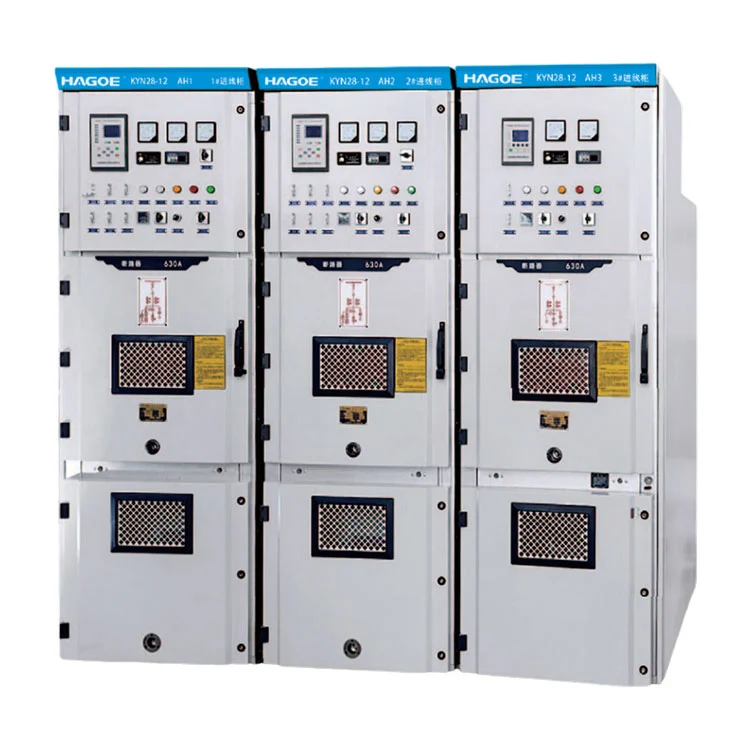

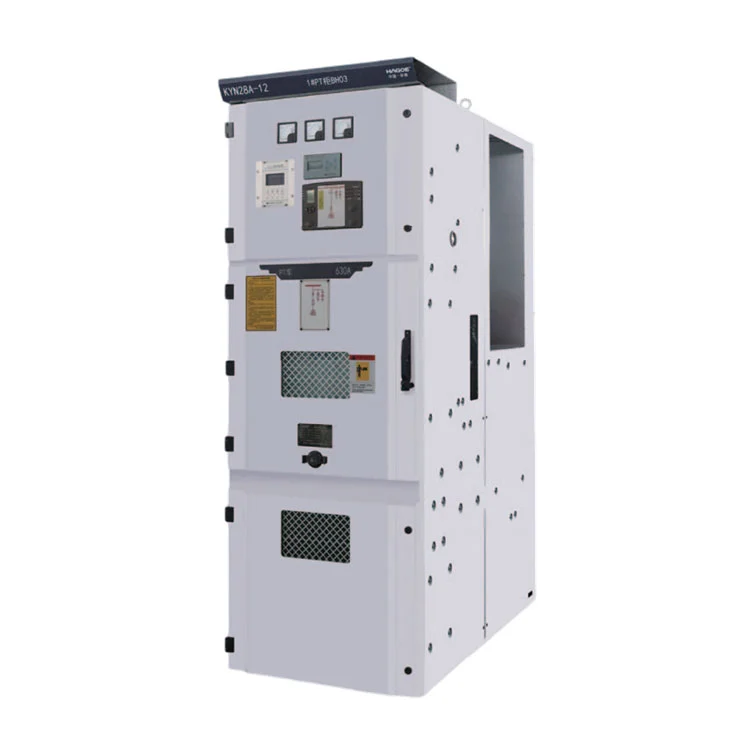

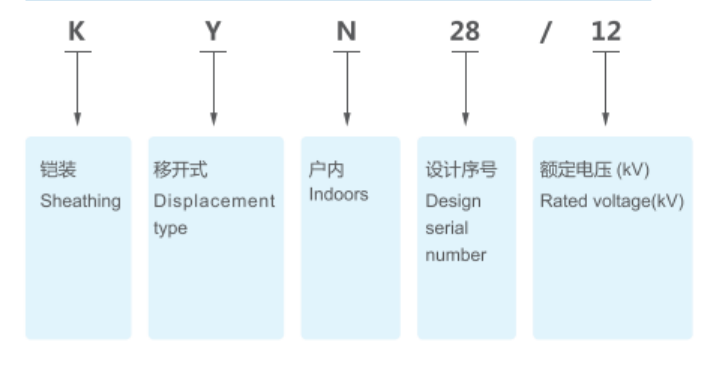

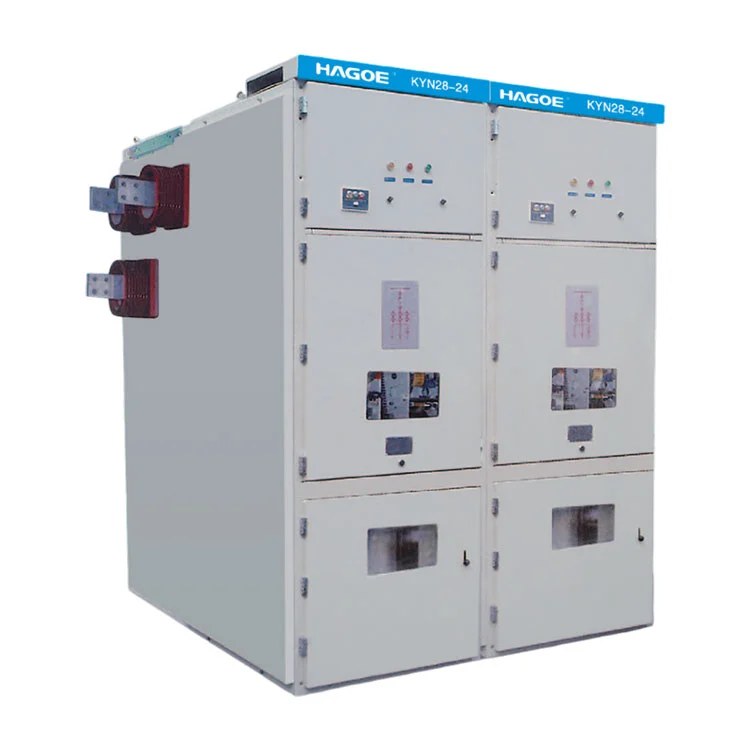

HAGOE KYN28-12 10kV উচ্চ ভোল্টেজ সুইচগিয়ার একটি সাঁজোয়া প্রত্যাহারযোগ্য ধাতু-ঘেরা কাঠামো ব্যবহার করে যা সার্কিট ব্রেকার, বাসবার, কেবল এবং কম-ভোল্টেজ নিয়ন্ত্রণ এলাকাগুলিকে ডেডিকেটেড কার্যকরী কম্পার্টমেন্টে আলাদা করে। লাইনআপ ইনকামিং ফিডার, আউটগোয়িং ফিডার, বাস কাপলার, পিটি অ্যাপ্লিকেশন এবং অন্যান্য প্রাথমিক-সিস্টেম প্রয়োজনীয়তার জন্য কনফিগার করা যেতে পারে।
ইন্ডাস্ট্রিয়াল প্ল্যান্ট, সাবস্টেশন, বড় বিল্ডিং এবং 10kV পাওয়ার সাপ্লাই প্রয়োজন এমন অবকাঠামোর জন্য, সঠিক মাঝারি-ভোল্টেজ সুইচগিয়ার কনফিগারেশন শুধুমাত্র স্বাভাবিক অপারেশনের জন্যই নয়, ফল্ট আইসোলেশন এবং রক্ষণাবেক্ষণের জন্যও গুরুত্বপূর্ণ।
KYN28-12 এর অন্যতম প্রধান বৈশিষ্ট্য হল এরপ্রত্যাহারযোগ্য সার্কিট ব্রেকার ট্রাক.
ক্যাবিনেটের ভিতরে সার্কিট ব্রেকারকে স্থায়ীভাবে মাউন্ট করার পরিবর্তে, ব্রেকারটি একটি স্বাধীন চলমান কার্যকরী ইউনিট হিসাবে ইনস্টল করা হয়। পর্যায়ক্রমিক পরিদর্শন, পরীক্ষা বা ব্রেকার প্রতিস্থাপনের প্রয়োজন এমন প্রকল্পগুলির জন্য, প্রত্যাহারযোগ্য নকশা ক্ষেত্র বিচ্ছিন্নকরণের কাজকে কমাতে পারে এবং প্রাথমিক স্যুইচিং সরঞ্জামগুলিকে অন্যান্য ক্যাবিনেট এলাকা থেকে কার্যকরীভাবে আলাদা রাখতে পারে।
সুইচগিয়ার প্রধানত একটি গঠিতফিক্সড ক্যাবিনেট বডি এবং একটি প্রত্যাহারযোগ্য ট্রাক. ঘের এবং অভ্যন্তরীণ কার্যকরী পার্টিশনগুলি স্পষ্টভাবে সংজ্ঞায়িত অভ্যন্তরীণ এলাকা তৈরি করতে বোল্টযুক্ত সংযোগ ব্যবহার করে একত্রিত করা হয়।
প্রকল্পের কনফিগারেশনের উপর নির্ভর করে, সুইচগিয়ার ভ্যাকুয়াম সার্কিট ব্রেকার ট্রাক বা নির্দিষ্ট লোড সুইচগুলিকে মিটমাট করতে পারে।
|
|
|
টেবিল |
|||||||||
|
প্রকল্প |
ইউনিট |
ডেটা |
|||||||||
|
রেটেড ভোল্টেজ |
কেভি |
|
|
|
3.6 |
7.2 |
12 |
|
|
|
|
|
রেটেড ফ্রিকোয়েন্সি |
Hz |
|
|
|
50 |
||||||
|
সার্কিট ব্রেকার বর্তমান রেটিং |
A |
|
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
|
|
সুইচগিয়ারের রেট করা বর্তমান |
A |
|
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
|
|
রেট করা গতিশীল স্থিতিশীল বর্তমান 4S |
kA |
|
|
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
|
রেট করা স্থির বর্তমানের সর্বোচ্চ মান |
kA |
|
|
40 |
50 |
63 |
80 |
100 |
125 |
|
|
|
রেট শর্ট সার্কিট ব্রেকিং কারেন্ট |
kA |
|
|
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
|
রেট পিক শর্ট সার্কিট বন্ধ বর্তমান |
kA |
|
|
40 |
50 |
63 |
80 |
100 |
125 |
|
|
|
রেট নিরোধক স্তর |
1 মিনিট শক্তি ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে |
কেভি |
24 |
32 |
|
|
|
|
|
42 |
|
|
বিদ্যুতের প্রবণতা ভোল্টেজ সহ্য করে |
কেভি |
40 |
60 |
|
|
|
|
|
75 |
|
|
|
সুরক্ষা স্তর |
হাউজিং IP4X, আইসোলেশন রুম এবং ব্রেকার রুমের দরজা খোলা হলে IP2X হয় |
||||||||||
10kV সরঞ্জামের জন্য, যান্ত্রিক নকশা কেবল ক্যাবিনেট তৈরির বিষয় নয়।ইন্টারলকিং এবং নিয়ন্ত্রিত অপারেটিং সিকোয়েন্সমাঝারি-ভোল্টেজ সুইচগিয়ার ডিজাইনের গুরুত্বপূর্ণ উপাদান।
KYN28-12 একটি যান্ত্রিক ইন্টারলকিং ব্যবস্থা অন্তর্ভুক্ত করে যা ট্রাকের অবস্থান, সার্কিট ব্রেকার স্ট্যাটাস এবং ক্যাবিনেট-ডোর অপারেশন সমন্বয় করে, ভুল অপারেশনের ঝুঁকি কমাতে সাহায্য করে।
এটি মাঝারি-ভোল্টেজ সিস্টেমে বিশেষভাবে গুরুত্বপূর্ণ কারণ ভুল স্যুইচিং অপারেশনের ফলে সরঞ্জামের ক্ষতি, পাওয়ার বাধা বা গুরুতর নিরাপত্তা ঝুঁকি হতে পারে। 10kV সুইচগিয়ার নির্দিষ্ট করার সময়, ক্রেতাদের তাই রেট করা ভোল্টেজ এবং বর্তমানের চেয়ে বেশি মূল্যায়ন করা উচিত, যার মধ্যে রয়েছে:
সার্কিট ব্রেকার টাইপ
ইন্টারলকিং ব্যবস্থা
আর্থিং ব্যবস্থা
নিরোধক স্তর
বগি নকশা
সুরক্ষা এবং নিয়ন্ত্রণ প্রকল্প
KYN28-12 একটি ব্যবহার করেসাঁজোয়া ধাতু-ঘেরা নির্মাণ, ক্যাবিনেটের ঘের এবং অভ্যন্তরীণ পার্টিশনগুলি বোল্ট দ্বারা একত্রিত হয়।
স্ট্যান্ডার্ড ঘের একটি প্রদান করেIP4X সুরক্ষা রেটিং, যখন বগির দরজা খোলা থাকে তখন সার্কিট ব্রেকার বগির সুরক্ষা স্তর IP2X হয়।
অভ্যন্তরীণ কম্পার্টমেন্টালাইজড নির্মাণ বাসবার, সার্কিট ব্রেকার এবং তারের এলাকাগুলিকে কার্যকরীভাবে আলাদা করে রাখে এবং শক্তিযুক্ত উপাদানগুলিতে অ্যাক্সেস সীমিত করতে সহায়তা করে।
যান্ত্রিক প্রভাব এবং ক্ষয় প্রতিরোধ ক্ষমতা উন্নত করার জন্য ক্যাবিনেটের পৃষ্ঠটি প্লাস্টিকের আবরণ দিয়ে শেষ করা হয়েছে। মন্ত্রিসভা উপকরণ এবং পৃষ্ঠ-চিকিত্সা প্রয়োজনীয়তা প্রকল্পের শর্ত অনুযায়ী পর্যালোচনা করা যেতে পারে।
KYN28-12 মাঝারি ভোল্টেজ ভ্যাকুয়াম সুইচগিয়ার বিভিন্ন ভ্যাকুয়াম সার্কিট ব্রেকার প্রকারের সাথে প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে, সহVD4, VVS1, VH1, VK এবং ZN28সিরিজ ব্রেকার
ভ্যাকুয়াম সার্কিট ব্রেকারগুলি মাঝারি-ভোল্টেজ সিস্টেমে স্যুইচিং এবং ত্রুটি সুরক্ষার জন্য উপযুক্ত। প্রথাগত তেল সার্কিট ব্রেকারগুলির বিপরীতে, ভ্যাকুয়াম ইন্টারপ্টারগুলি আর্ক-নিভানোর মাধ্যম হিসাবে অন্তরক তেল ব্যবহার করে না, যার ফলে সরঞ্জামের আকার, রক্ষণাবেক্ষণ এবং অপারেটিং অবস্থার জন্য বিভিন্ন প্রয়োজনীয়তা দেখা দেয়।
HAGOE প্রতিটি প্রকল্পের জন্য একটি ব্রেকার কনফিগারেশন বাধ্যতামূলক করার পরিবর্তে গ্রাহকের নির্দিষ্ট ব্র্যান্ড, প্রকল্প প্রযুক্তিগত স্পেসিফিকেশন এবং লক্ষ্য-বাজারের প্রয়োজনীয়তা অনুযায়ী সার্কিট ব্রেকার কনফিগার করতে পারে।
KYN28-12 প্রয়োগ করা যেতে পারে:
একক-বাসবার সিস্টেম
প্রচলিত 10kV ডিস্ট্রিবিউশন সিস্টেমের জন্য একটি অপেক্ষাকৃত সহজ কনফিগারেশন।
বিভাগীয় একক-বাসবার সিস্টেম
বাসবার বিভাগীয়করণ অপারেশনাল নমনীয়তা উন্নত করতে পারে এবং সিস্টেমটিকে বিভিন্ন লোড এবং সরবরাহের শর্ত অনুসারে পরিচালনা করার অনুমতি দেয়।
ডাবল-বাসবার সিস্টেম
স্যুইচিং ব্যবস্থা এবং পাওয়ার সাপ্লাই অপারেশনে অধিক নমনীয়তা প্রয়োজন এমন প্রকল্পগুলির জন্য উপযুক্ত।
উপযুক্ত বাসবার কনফিগারেশন প্রাথমিক সাবস্টেশন ডিজাইন, লোড শ্রেণীবিভাগ, ব্যাকআপ পাওয়ার বিন্যাস এবং অপারেটিং দর্শন দ্বারা নির্ধারিত হওয়া উচিত কেবলমাত্র সবচেয়ে জটিল কনফিগারেশন নির্বাচন না করে।
যখন একটি প্রকল্প একটি 10kV নেটওয়ার্ক থেকে একটি 380V/400V লো-ভোল্টেজ সিস্টেমে বিদ্যুৎ বিতরণ করে, 10kV সুইচগিয়ার এবং লো-ভোল্টেজ সুইচগিয়ার সাধারণত কার্য সম্পাদন করেবৈদ্যুতিক নেটওয়ার্কের বিভিন্ন স্তরে বিভিন্ন ফাংশন.
যেমন:
10kV উচ্চ ভোল্টেজ সুইচগিয়ার
মাঝারি-ভোল্টেজ পাওয়ার সাপ্লাই গ্রহণ করে, বিতরণ করে, নিয়ন্ত্রণ করে এবং রক্ষা করে।
ট্রান্সফরমার
ডাউনস্ট্রিম লো-ভোল্টেজ সিস্টেমের জন্য প্রয়োজনীয় ভোল্টেজে 10kV মাঝারি ভোল্টেজকে রূপান্তর করে।
GGD/GCS/MNS কম ভোল্টেজ সুইচগিয়ার
লো-ভোল্টেজ ডিস্ট্রিবিউশন, MCC কন্ট্রোল এবং ডাউনস্ট্রিম মোটর এবং পাওয়ার লোড পরিচালনা করে।
তাই, 10kV সুইচগিয়ারকে লো-ভোল্টেজ ক্যাবিনেটের "উচ্চ-ভোল্টেজ সংস্করণ" হিসাবে দেখা উচিত নয়। এটি বৈদ্যুতিক বিতরণ ব্যবস্থার মধ্যে একটি ভিন্ন ভোল্টেজ স্তর এবং সুরক্ষা আর্কিটেকচারের অন্তর্গত।
স্ট্যান্ডার্ড পরিষেবা শর্ত অন্তর্ভুক্ত:
উচ্চ-উচ্চতার অবস্থান, উপকূলীয় অঞ্চল, অফশোর প্ল্যাটফর্ম বা অন্যান্য বিশেষ পরিবেশের জন্য, প্রযুক্তিগত চুক্তি প্রস্তুতির সময় নিরোধক, তাপমাত্রা-বৃদ্ধি, ক্ষয় সুরক্ষা এবং পরিবেশগত-অভিযোজন প্রয়োজনীয়তাগুলি পুনঃনিশ্চিত করা উচিত।
মাঝারি-ভোল্টেজ সুইচগিয়ারের জন্য মান নিয়ন্ত্রণ শুধুমাত্র চূড়ান্ত চাক্ষুষ পরিদর্শনের উপর নির্ভর করতে পারে না। HAGOE এর অধীনে কাজ করেISO9001, ISO14001 এবং ISO45001ম্যানেজমেন্ট সিস্টেম এবং ইনকামিং উপকরণ এবং যান্ত্রিক ফ্যাব্রিকেশন থেকে উপাদান সমাবেশ এবং সম্পূর্ণ-ক্যাবিনেট টেস্টিং প্রক্রিয়া নিয়ন্ত্রণ প্রয়োগ করে।
KYN28-12 10kV হাই ভোল্টেজ সুইচগিয়ারের জন্য, মূল নিয়ন্ত্রণ পয়েন্টগুলির মধ্যে রয়েছে:
ক্যাবিনেটের মাত্রা এবং যান্ত্রিক শক্তি
বগি নির্মাণ এবং সুরক্ষা রেটিং
সার্কিট ব্রেকার ট্রাক অপারেশন
বাসবার এবং প্রাথমিক সংযোগ
সেকেন্ডারি কন্ট্রোল ওয়্যারিং
আর্থিং সিস্টেম
নিরোধক ক্লিয়ারেন্স
কারখানা বৈদ্যুতিক পরীক্ষা
পণ্য নকশা ডকুমেন্টেশন প্রযোজ্য কভারIEC, GB এবং প্রাসঙ্গিক আন্তর্জাতিক মান প্রয়োজনীয়তা. নির্দিষ্ট মান এবং পরীক্ষার আইটেম গন্তব্য বাজার এবং প্রকল্প প্রযুক্তিগত স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা যেতে পারে.
10kV উচ্চ ভোল্টেজ সুইচগিয়ার সাবস্টেশন, শিল্প কারখানা, অবকাঠামো প্রকল্প এবং অন্যান্য 10kV বিতরণ অ্যাপ্লিকেশনগুলিতে মাঝারি-ভোল্টেজ শক্তি গ্রহণ, বিতরণ, নিয়ন্ত্রণ, পর্যবেক্ষণ এবং সুরক্ষার জন্য ব্যবহৃত হয়।
KYN28-12 হল 3.6-12kV থ্রি-ফেজ এসি সিস্টেমের জন্য ডিজাইন করা সাজাইয়া রাখা প্রত্যাহারযোগ্য ধাতব-ঘেরা সুইচগিয়ার এবং সাধারণত প্রত্যাহারযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার ট্রাকগুলির সাথে সজ্জিত।
হ্যাঁ। KYN28-12 এর জন্য 10kV বিতরণ একটি সাধারণ অ্যাপ্লিকেশন। ইনকামিং, আউটগোয়িং, বাস-কাপলার এবং অন্যান্য কার্যকরী প্যানেলগুলি সাবস্টেশন প্রাথমিক সিস্টেম অনুসারে কনফিগার করা যেতে পারে।
প্রোডাক্ট কনফিগারেশন অনুযায়ী, KYN28-12 VD4, VVS1, VH1, VK এবং ZN28 ভ্যাকুয়াম সার্কিট ব্রেকার, সেইসাথে প্রকল্পের প্রয়োজনীয়তা অনুযায়ী স্থির লোড সুইচগুলিকে মিটমাট করতে পারে।
স্ট্যান্ডার্ড এনক্লোজার একটি IP4X সুরক্ষা রেটিং প্রদান করে। সার্কিট ব্রেকার কম্পার্টমেন্ট IP2X সুরক্ষা প্রদান করে যখন এর দরজা খোলা থাকে।
KYN28-12 একক-বাসবার, বিভাগীয় একক-বাসবার এবং ডাবল-বাসবার সিস্টেমের জন্য কনফিগার করা যেতে পারে, প্রয়োজনীয় পাওয়ার-সরবরাহ নির্ভরযোগ্যতা এবং অপারেটিং ব্যবস্থার উপর নির্ভর করে।
