35kV সিস্টেমগুলি সাধারণত বড় শিল্প সুবিধা, আঞ্চলিক সাবস্টেশন, বিদ্যুৎ উৎপাদন সুবিধা এবং অন্যান্য অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যার জন্য উচ্চতর বিদ্যুত সঞ্চালন এবং বিতরণ ক্ষমতা প্রয়োজন। 10kV সিস্টেমের সাথে তুলনা করে, 35kV সুইচগিয়ারের নিরোধক সমন্বয়, ক্রীপেজ দূরত্ব, স্যুইচিং কর্মক্ষমতা, যান্ত্রিক নির্ভরযোগ্যতা এবং অপারেশনাল নিরাপত্তার প্রতি আরও বেশি মনোযোগ প্রয়োজন।

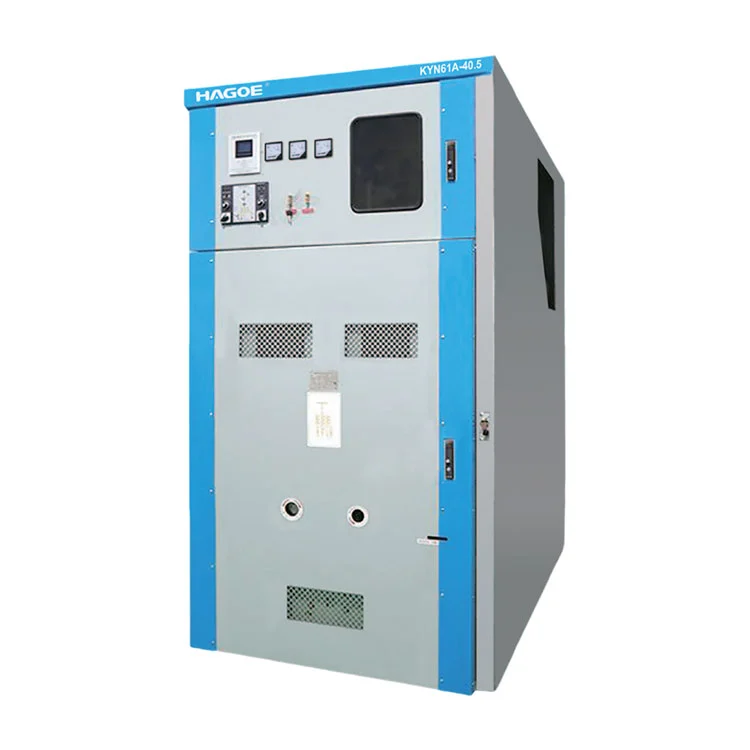

হ্যাগো ইলেকট্রিকKYN61-40.5 35kV উচ্চ ভোল্টেজ সুইচগিয়ারএকটি সাঁজোয়া, প্রত্যাহারযোগ্য, ধাতু-ঘেরা নির্মাণ গ্রহণ করে। সার্কিট ব্রেকার, বাসবার, ক্যাবল কানেকশন এবং কন্ট্রোল কম্পার্টমেন্ট সহ প্রধান কার্যকরী বিভাগগুলিকে সংগঠিত অপারেশন এবং রক্ষণাবেক্ষণ সমর্থন করার জন্য পৃথক কার্যকরী এলাকা হিসাবে সাজানো হয়েছে।
প্রত্যাহারযোগ্য নির্মাণটি বিশেষভাবে বিতরণ ব্যবস্থার জন্য উপযুক্ত যার জন্য নিয়মিত স্যুইচিং এবং রক্ষণাবেক্ষণের প্রয়োজন হয়। সার্কিট ব্রেকার ট্রাকটি অপারেটিং এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা অনুসারে অপারেটিং এবং পরীক্ষার অবস্থানের মধ্যে সরানো যেতে পারে, সামগ্রিক বিতরণ ব্যবস্থায় সরঞ্জাম পরিষেবার প্রভাব কমাতে সহায়তা করে।
35kV হাই ভোল্টেজ সুইচগিয়ার ডিজাইন শুধুমাত্র ঘের সুরক্ষার উপর নয় বরং উচ্চ-ভোল্টেজ কার্যকরী এলাকার অভ্যন্তরীণ ব্যবস্থাপনার উপরও ফোকাস করে।ধাতব ঘের, সাঁজোয়া বিচ্ছেদ, এবং প্রত্যাহারযোগ্য নির্মাণ.
ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনের জন্য, এই কনফিগারেশনটি তিনটি ব্যবহারিক প্রয়োজনীয়তাকে সম্বোধন করে।
কার্যকরী বিচ্ছেদ:উচ্চ-ভোল্টেজ বাসবার, সার্কিট ব্রেকার, এবং তারের সংযোগ এলাকাগুলিকে ডেডিকেটেড বিভাগ হিসাবে সাজানো হয়, যা বিভিন্ন বৈদ্যুতিক ফাংশনের মধ্যে স্পষ্ট বিচ্ছেদ বজায় রাখতে সাহায্য করে।
রক্ষণাবেক্ষণ অ্যাক্সেস:প্রত্যাহারযোগ্য সার্কিট ব্রেকার ট্রাক অপারেটর এবং রক্ষণাবেক্ষণের কর্মীদের সম্পূর্ণ সুইচগিয়ার ঘেরটি ভেঙে না দিয়ে পরিদর্শন বা পরিষেবা দেওয়ার জন্য ব্রেকারটিকে প্রয়োজনীয় অবস্থানে নিয়ে যেতে দেয়।
অপারেশনাল নিরাপত্তা:ধাতু-ঘেরা নির্মাণ অভ্যন্তরীণ শক্তিযুক্ত উপাদান থেকে শারীরিক বিচ্ছেদ প্রদান করে। যান্ত্রিক বিন্যাস প্রকল্পের বৈদ্যুতিক এবং যান্ত্রিক ইন্টারলকিং প্রয়োজনীয়তার সাথেও সমন্বয় করা যেতে পারে।
পাওয়ার রিসিভিং, ডিস্ট্রিবিউশন এবং সুরক্ষার জন্য ডিজাইন করা হয়েছেএকটি 35kV সুইচগিয়ার একটি প্রচলিত ডিস্ট্রিবিউশন ক্যাবিনেটের চেয়ে বেশি। প্রাথমিক বৈদ্যুতিক নকশার উপর নির্ভর করে, এটি ইনকামিং ফিডার, আউটগোয়িং ফিডার, বাস কাপলার এবং অন্যান্য কার্যকরী সার্কিটের জন্য কনফিগার করা যেতে পারে। এটি বৈদ্যুতিক শক্তি নিয়ন্ত্রণ এবং বিতরণ করতে সুরক্ষা রিলে, মিটারিং, পর্যবেক্ষণ এবং অটোমেশন সিস্টেমের সাথে একসাথে কাজ করে।
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
বড় প্রকল্পগুলির জন্য, হ্যাগো ইলেকট্রিক শুধুমাত্র রেট করা ভোল্টেজের উপর ভিত্তি করে ক্যাবিনেট নির্বাচন করার পরিবর্তে সিস্টেমের ক্ষমতা, শর্ট-সার্কিট প্যারামিটার, ফিডার ব্যবস্থা, সুরক্ষা প্রয়োজনীয়তা এবং উপলব্ধ ইনস্টলেশন স্থানের সাথে সুইচগিয়ার কনফিগারেশনের সাথে মিলিত হতে পারে।
|
স্প্রিং-চালিত মেশিনের মেইনটেকনিক্যাল প্যারামিটার |
|
|
|
|
নাম |
|
ইউনিট |
সংখ্যাসূচক মান |
|
রেট করা অপারেটিং ভোল্টেজ |
কয়েল খুলুন |
V |
DC220/110 AC220/110 |
|
ক্লোজিং কয়েল |
|||
|
রেট অপারেটিং বর্তমান |
কয়েল খুলুন |
A |
0.96(220V) 1.05(110V) |
|
ক্লোজিং কয়েল |
|||
|
শক্তি সঞ্চয় মোটর শক্তি |
কয়েল খুলুন |
W |
230 |
|
শক্তি সঞ্চয় মোটর রেট ভোল্টেজ |
ক্লোজিং কয়েল |
V |
DC220/110 AC220/110 |
|
শক্তি সঞ্চয় সময় |
ক্লোজিং কয়েল |
S |
≤ 12 |
ইঞ্জিনিয়ারিং সংগ্রহের জন্য, স্থির বা প্রত্যাহারযোগ্য উচ্চ-ভোল্টেজ সুইচগিয়ার সর্বজনীনভাবে উন্নত নয়। উপযুক্ত কনফিগারেশন নির্ভর করেরক্ষণাবেক্ষণ কৌশল, অপারেশনাল ধারাবাহিকতা, সুইচিং ফ্রিকোয়েন্সি, এবং পরিষেবার প্রয়োজনীয়তা.
একটি 35kV প্রত্যাহারযোগ্য কনফিগারেশনের প্রধান সুবিধাগুলির মধ্যে রয়েছে:
উন্নত রক্ষণাবেক্ষণ নমনীয়তা:সার্কিট ব্রেকার ট্রাক পরিদর্শন এবং পরিষেবার জন্য অপারেটিং অবস্থান থেকে প্রত্যাহার করা যেতে পারে।
মডুলার কার্যকরী কনফিগারেশন:একই প্রকল্পের মধ্যে আগত ফিডার, বহির্গামী ফিডার, বাস কাপলার এবং অন্যান্য সার্কিটের জন্য একাধিক প্যানেল কনফিগার করা যেতে পারে।
বৃহত্তর বিতরণ ব্যবস্থার জন্য উপযুক্ততা:একাধিক সুইচগিয়ার প্যানেল সাবস্টেশন, শিল্প পার্ক এবং বড় শিল্প সুবিধাগুলির জন্য একটি সমন্বিত বিতরণ ব্যবস্থায় সাজানো যেতে পারে।
এই কারণে, 35kV উচ্চ ভোল্টেজ সুইচগিয়ার নির্বাচন বিবেচনা করা উচিতরেটেড ভোল্টেজ, রেট করা কারেন্ট, শর্ট-সার্কিট ব্রেকিং ক্ষমতা, স্বল্প-সময় সহ্য কারেন্ট, পিক সহ্য কারেন্ট, ইনসুলেশন প্রয়োজনীয়তা, ইনস্টলেশন শর্ত এবং সুরক্ষা কনফিগারেশন, ক্যাবিনেটের মাত্রা বা একা ক্রয় মূল্য তুলনা করার পরিবর্তে।
2008 সালে প্রতিষ্ঠিত হওয়ার পর থেকে,Hagoe ইলেকট্রিক প্রযুক্তি কোং, লি.পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন, পাওয়ার ইলেকট্রনিক্স, এবং নতুন শক্তি বৈদ্যুতিক সরঞ্জামের উপর দৃষ্টি নিবদ্ধ করেছে। সঙ্গে18 বছরেরও বেশি শিল্প অভিজ্ঞতা এবং 34 টিরও বেশি জাতীয় পেটেন্ট, কোম্পানি একটি সমন্বিত গবেষণা ও উন্নয়ন, উত্পাদন, পরীক্ষা এবং আন্তর্জাতিক পরিষেবা ব্যবস্থা তৈরি করেছে।
35kV সুইচগিয়ার প্রকল্পগুলির জন্য, আমাদের প্রকৌশল সহায়তা সরঞ্জাম উত্পাদনের চেয়ে বেশি কভার করে। গ্রাহকের প্রাথমিক সিস্টেম তথ্যের উপর ভিত্তি করে, আমাদের প্রযুক্তিগত দল এতে সহায়তা করতে পারে:
সিস্টেম প্যারামিটার → সুইচগিয়ার কনফিগারেশন → প্রাথমিক স্কিম → মাধ্যমিক সুরক্ষা → প্যানেল ব্যবস্থা → ইনস্টলেশন শর্ত → কারখানা পরীক্ষা → প্রকল্প বিতরণ
উত্পাদন বেস সঙ্গে সজ্জিত করা হয়ট্রাম্পফ লেজার কাটিং মেশিন, AMADA CNC নমন মেশিন, স্বয়ংক্রিয় পাঞ্চিং সরঞ্জাম এবং বৈদ্যুতিক পরীক্ষার সরঞ্জাম, ক্যাবিনেট ফ্যাব্রিকেশন, স্ট্রাকচারাল প্রোডাকশন এবং প্রোডাক্ট টেস্টিং সমর্থন করে।
Hagoe Electric এছাড়াও ISO9001, ISO14001, এবং ISO45001 ম্যানেজমেন্ট সিস্টেমের অধীনে কাজ করে এবং CCC, CE, CB, এবং RoHS সহ পণ্য সম্মতি ক্ষমতা বজায় রাখে, বিভিন্ন বাজারে প্রকল্পগুলির জন্য সহায়ক ডকুমেন্টেশন প্রদান করে।
35kV হাই ভোল্টেজ সুইচগিয়ার হল একটি সাঁজোয়া প্রত্যাহারযোগ্য AC ধাতব-ঘেরা উচ্চ-ভোল্টেজ সুইচগিয়ার যা 40.5kV, 50Hz থ্রি-ফেজ এসি সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি প্রধানত পাওয়ার গ্রহণ, বিতরণ, নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণের জন্য ব্যবহৃত হয়।
সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে পাওয়ার প্ল্যান্ট, সাবস্টেশন, বড় শিল্প সুবিধা, খনির কাজ এবং 35kV-শ্রেণীর পাওয়ার প্রাপ্তি এবং বিতরণের জন্য অন্যান্য ইনস্টলেশন।
প্রত্যাহারযোগ্য নকশাটি সার্কিট ব্রেকার রক্ষণাবেক্ষণ, পরীক্ষা এবং প্রতিস্থাপনের সুবিধা দেয় যখন বৃহত্তর বিতরণ ব্যবস্থায় মানসম্মত সরঞ্জাম ব্যবস্থাপনাকে সমর্থন করে।
স্ট্যান্ডার্ড অপারেটিং অবস্থার মধ্যে রয়েছে 2000 মিটার পর্যন্ত উচ্চতা এবং পরিবেষ্টিত তাপমাত্রা -15°C থেকে +40°C, নির্দিষ্ট আর্দ্রতা এবং পরিবেশগত অবস্থার সাথে। প্রকল্প প্রকৌশলের সময় বিশেষ পরিবেশ নিশ্চিত করা উচিত।
হ্যাঁ। ক্যাবিনেট কনফিগারেশন, ইনকামিং এবং আউটগোয়িং ফিডার ব্যবস্থা, প্রাথমিক বৈদ্যুতিক স্কিম, সেকেন্ডারি কন্ট্রোল, এবং সুরক্ষা কনফিগারেশনগুলি প্রকল্পের প্রয়োজনীয়তার সাথে মিলিত হতে পারে।
প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, Hagoe Electric প্রযুক্তিগত পর্যালোচনা, সংগ্রহ এবং প্রকল্প গ্রহণের জন্য প্রযুক্তিগত ডকুমেন্টেশন, সার্টিফিকেশন নথি, পরিদর্শন প্রতিবেদন, কারখানার ডকুমেন্টেশন এবং প্রাসঙ্গিক ইঞ্জিনিয়ারিং ফাইল সরবরাহ করতে পারে।
