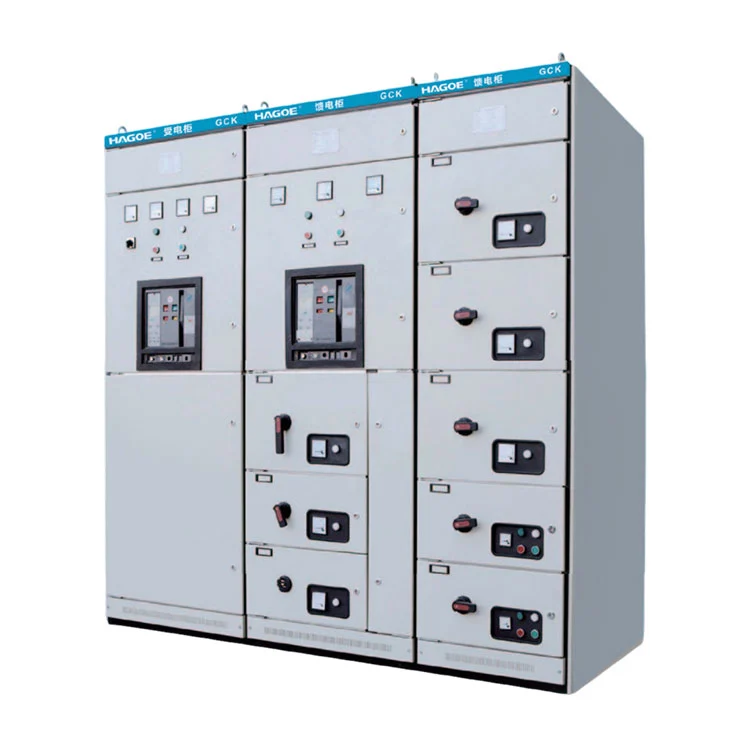

GCK কম ভোল্টেজ সুইচগিয়ার

জিসিকে লো ভোল্টেজ সুইচগিয়ারের প্রত্যাহারযোগ্য নকশা বিভিন্ন কার্যকরী ইউনিটের নমনীয় সংমিশ্রণের অনুমতি দেয়, একটি সীমিত ক্যাবিনেট স্পেসের মধ্যে আরও শক্তি বিতরণ, নিয়ন্ত্রণ এবং সুরক্ষা সার্কিটগুলিকে একীভূত করে। এটি পাওয়ার প্লান্ট, সাবস্টেশন, শিল্প ও খনির উদ্যোগ এবং শিল্প অটোমেশন প্রকল্পের জন্য উপযুক্ত। এটি এবং সাধারণ স্থির লো-ভোল্টেজ সুইচগিয়ারের মধ্যে সবচেয়ে বড় পার্থক্য এর প্রত্যাহারযোগ্য কার্যকরী ইউনিট ডিজাইনের মধ্যে রয়েছে।

শিল্প প্রকল্পের জন্য, লো-ভোল্টেজের সুইচগিয়ার প্রায়শই কেবল বিদ্যুৎ বিতরণ করে না বরং অসংখ্য মোটর, পাম্প, ফ্যান, কনভেয়র এবং উৎপাদন লাইন লোড নিয়ন্ত্রণ করে। যদি সমস্ত সার্কিট একটি নির্দিষ্ট ইনস্টলেশন কাঠামো ব্যবহার করে, একটি নির্দিষ্ট সার্কিটের রক্ষণাবেক্ষণ বা প্রতিস্থাপনের ফলে দীর্ঘ বিদ্যুৎ বিভ্রাট এবং অপারেশন সময় হতে পারে।

দুটি কার্যকরী কেন্দ্র

GCK সিস্টেম দুটি প্রধান কার্যকরী বিভাগ অন্তর্ভুক্ত করে:

পিসি — পাওয়ার ডিস্ট্রিবিউশন সেন্টার

কম-ভোল্টেজ বৈদ্যুতিক শক্তি গ্রহণ, বিতরণ এবং খাওয়ানোর জন্য ব্যবহৃত হয়। ইনকামিং, বাস-কাপলার এবং বহির্গামী ফিডার সার্কিটগুলি প্রকল্প বিতরণ স্কিম অনুযায়ী কনফিগার করা যেতে পারে।

MCC - মোটর নিয়ন্ত্রণ কেন্দ্র

মোটর স্যুইচিং, নিয়ন্ত্রণ, সুরক্ষা এবং বিতরণের জন্য ডিজাইন করা হয়েছে। সাধারণ লোডের মধ্যে রয়েছে পাম্প, ফ্যান, কম্প্রেসার, কনভেয়র এবং উৎপাদন ব্যবস্থায় ব্যবহৃত মোটর।

এই PC + MCC আর্কিটেকচার GCK-কে একটি সমন্বিত লো-ভোল্টেজ সুইচগিয়ার সিস্টেমের মধ্যে পাওয়ার ডিস্ট্রিবিউশন এবং মোটর কন্ট্রোল প্রয়োজনীয়তা উভয়ই সমাধান করতে দেয়।

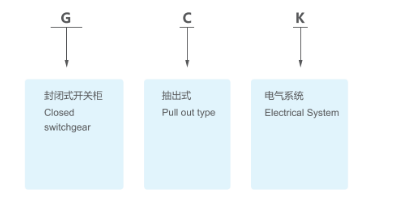

মডেল সংজ্ঞা

কেন শিল্প অ্যাপ্লিকেশনে প্রত্যাহারযোগ্য নকশা বিষয়

একটি শিল্প MCC সিস্টেমে কয়েক ডজন মোটর সার্কিট থাকতে পারে, প্রতিটি মোটরের বিভিন্ন পাওয়ার রেটিং, শুরু করার পদ্ধতি এবং সুরক্ষা প্রয়োজনীয়তা রয়েছে। প্রত্যাহারযোগ্য কার্যকরী ইউনিটগুলি একটি কাঠামোগত অভ্যন্তরীণ বিন্যাস বজায় রেখে প্রকৃত লোডের প্রয়োজনীয়তা অনুসারে সার্কিটগুলিকে সংগঠিত করার অনুমতি দেয়।

রক্ষণাবেক্ষণ কর্মীদের জন্য, আর্কিটেকচার অন্যান্য সার্কিটের সাথে অপ্রয়োজনীয় হস্তক্ষেপ কমাতে পারে এবং পৃথক কার্যকরী ইউনিটগুলিকে আরও দক্ষতার সাথে পরিদর্শন, পরিষেবা বা প্রতিস্থাপন করার অনুমতি দেয়।

একটি GCK কম ভোল্টেজ সুইচগিয়ার মূল্যায়ন করার সময়, ক্রেতাদের তাই ক্যাবিনেটের মাত্রা এবং রেট কারেন্টের বাইরে দেখা উচিত এবং বিবেচনা করা উচিত:

কার্যকরী ইউনিট কনফিগারেশন → বৈদ্যুতিক ইন্টারলকিং → বাসবার ব্যবস্থা → সুরক্ষা সমন্বয় → রক্ষণাবেক্ষণ অ্যাক্সেসযোগ্যতা

প্রযুক্তিগত পরামিতি

বৈদ্যুতিক কর্মক্ষমতা

GCK লো ভোল্টেজ সুইচগিয়ার উচ্চ ব্রেকিং ক্ষমতা নিয়ে গর্ব করে এবং কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে তাপ এবং গতিশীল স্থিতিশীলতার জন্য ডিজাইন করা হয়েছে।

যখন একটি শর্ট-সার্কিট ত্রুটি ঘটে, তখন সুইচগিয়ারকে শুধুমাত্র স্বাভাবিক অপারেটিং কারেন্ট বিবেচনা করতে হবে না বরং শর্ট সার্কিটের সময় উত্পন্ন তাপীয় এবং ইলেক্ট্রোডাইনামিক প্রভাবকেও প্রতিরোধ করতে হবে।

তাই, ক্যাবিনেটের কাঠামো, বাসবার সিস্টেম, অন্তরণ ব্যবধান, সংযোগ পদ্ধতি এবং প্রতিরক্ষামূলক উপাদানগুলিকে অন্তর্ভুক্ত করে একটি সম্পূর্ণ বৈদ্যুতিক নকশা প্রয়োজন।

HAGOE শীট মেটাল প্রসেসিং, বাসবার ইন্সটলেশন, কম্পোনেন্ট অ্যাসেম্বলি, সেকেন্ডারি ওয়্যারিং এবং সামগ্রিক ক্যাবিনেট টেস্টিং সহ উত্পাদনের সময় সরঞ্জামগুলির উপর সম্পূর্ণ-প্রক্রিয়া নিয়ন্ত্রণ প্রয়োগ করে।

GCK বনাম GGD: কোনটি প্রকল্পের সাথে মানানসই?

যদি প্রকল্পে প্রাথমিকভাবে সাধারণ লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন জড়িত থাকে, তাহলে GGD (গ্যাস ডিস্ট্রিবিউশন ডিভাইস) এর মতো একটি নির্দিষ্ট কাঠামো সাধারণত যথেষ্ট।

যদি প্রকল্পটিতে প্রচুর পরিমাণে মোটর সার্কিট অন্তর্ভুক্ত থাকে এবং সার্কিটের ঘনত্ব, কার্যকরী ইউনিট পরিচালনা এবং রক্ষণাবেক্ষণের সহজতার উপর বেশি জোর দেয়, GCK (গ্যাস ডিস্ট্রিবিউশন কন্ট্রোলার) লো ভোল্টেজ সুইচগিয়ার সাধারণত একটি ভাল পছন্দ।

GCK শুধুমাত্র "GGD-এর আপগ্রেডেড সংস্করণ" নয়; উভয়ই বিভিন্ন পাওয়ার ডিস্ট্রিবিউশন আর্কিটেকচারের জন্য আরও উপযুক্ত।

অ্যাপ্লিকেশন দৃশ্যকল্প

শিল্প উত্পাদন

GCK উৎপাদন লাইন, যন্ত্রপাতি, পাম্প সিস্টেম, পাখা এবং স্বয়ংক্রিয় উত্পাদন সরঞ্জামের জন্য ব্যবহার করা যেতে পারে যেখানে কেন্দ্রীভূত শক্তি বিতরণ এবং মোটর নিয়ন্ত্রণ প্রয়োজন।

জল চিকিত্সা এবং পাম্পিং স্টেশন

একাধিক পাম্প, মোটর এবং সহায়ক লোড ধারণকারী জল চিকিত্সা সুবিধা এবং পাম্পিং স্টেশনগুলির জন্য, পৃথক মোটর সার্কিট অনুসারে MCC কার্যকরী ইউনিটগুলি সাজানো যেতে পারে।

খনি এবং ভারী শিল্প

খনির, ধাতুবিদ্যা এবং ভারী-শিল্প সুবিধাগুলিতে সাধারণত মোটর লোডের উচ্চ ঘনত্ব থাকে। GCK কেন্দ্রীভূত বিতরণ, মোটর নিয়ন্ত্রণ এবং সুরক্ষার জন্য কনফিগার করা যেতে পারে।

অবকাঠামো প্রকল্প

GCK কেন্দ্রীভূত লো-ভোল্টেজ বিতরণ এবং মোটর-নিয়ন্ত্রণের প্রয়োজনীয়তাগুলিকে বড় বিল্ডিং, পৌরসভা অবকাঠামো এবং পরিবহন-সম্পর্কিত প্রকল্পগুলিতে সমর্থন করতে পারে।

অপারেটিং এনভায়রনমেন্ট

GCK কম ভোল্টেজ সুইচগিয়ার সাধারণ শিল্প বৈদ্যুতিক পরিবেশের জন্য উপযুক্ত:

ইনস্টলেশন উচ্চতা: ≤2,000 মিটার

পরিবেষ্টিত তাপমাত্রা: -5°C থেকে +40°C

24-ঘন্টা গড় তাপমাত্রা: ≤ +35°C

আপেক্ষিক আর্দ্রতা +40°C: ≤50%

আপেক্ষিক আর্দ্রতা +20°C: 90% পর্যন্ত

ইনস্টলেশন টিল্ট কোণ: ≤5° (উল্লম্ব দিক)

আগুন বা বিস্ফোরণের ঝুঁকি, গুরুতর দূষণ, রাসায়নিক ক্ষয় বা তীব্র কম্পন সহ অবস্থানগুলির জন্য উপযুক্ত নয়।

পরিবহন এবং সঞ্চয়স্থান: পরিবহন/সঞ্চয়স্থানের অবস্থা -25°C থেকে +55°C, স্বল্পমেয়াদী এক্সপোজার তাপমাত্রা +70°C পর্যন্ত। যদি প্রকৃত সাইটের অবস্থা উপরের সীমা অতিক্রম করে, যেমন উচ্চ উচ্চতা, উচ্চ আর্দ্রতা, ক্ষয়কারী পরিবেশ বা অস্বাভাবিক তাপমাত্রা, প্রযুক্তিগত মূল্যায়ন এবং কনফিগারেশনের জন্য সংগ্রহের পর্যায়ে নির্দিষ্ট পরিস্থিতি উল্লেখ করা উচিত।

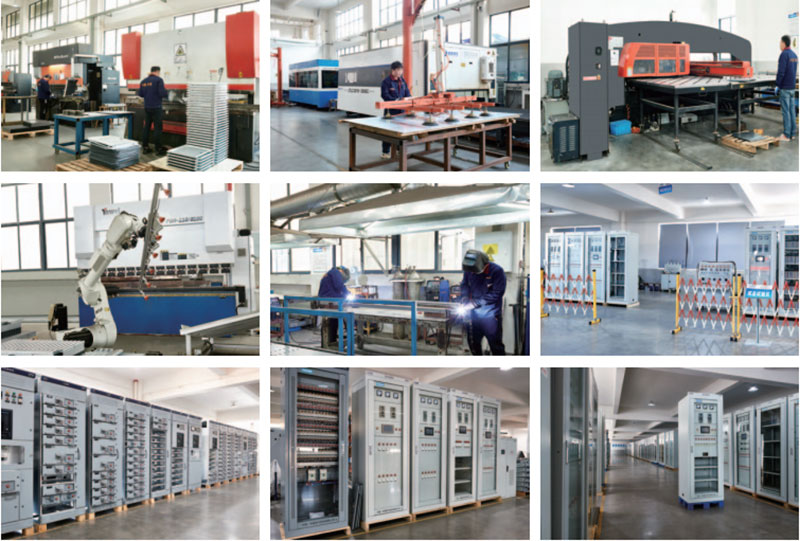

HAGOE ইঞ্জিনিয়ারিং এবং উত্পাদন ক্ষমতা

হ্যাগো ইলেকট্রিক টেকনোলজি কোং লিমিটেড প্রতিষ্ঠিত হয়2008এবং এর চেয়ে বেশি আছেপাওয়ার ট্রান্সমিশন, ডিস্ট্রিবিউশন সিস্টেম, পাওয়ার ইলেকট্রনিক্স এবং নতুন শক্তি বৈদ্যুতিক সমাধানগুলিতে 18 বছরের অভিজ্ঞতা.

সম্পূর্ণ কম-ভোল্টেজ সরঞ্জাম যেমন GCK-এর জন্য, উত্পাদন ক্ষমতা ক্যাবিনেট তৈরির চেয়ে বেশি জড়িত। এটা অন্তর্ভুক্তবৈদ্যুতিক প্রকৌশল, শীট-মেটাল প্রসেসিং, বাসবার সিস্টেম, কম্পোনেন্ট ইনস্টলেশন, সেকেন্ডারি ওয়্যারিং এবং সম্পূর্ণ-ক্যাবিনেট টেস্টিং.

HAGOE নিবন্ধিত মূলধন সহ একটি পেশাদার R&D দল এবং আধুনিক উত্পাদন বেস পরিচালনা করেRMB 51 মিলিয়নএবং34 টিরও বেশি জাতীয় পেটেন্ট.

উত্পাদন সরঞ্জাম অন্তর্ভুক্ত:

• জার্মানি থেকে ট্রাম্পফ লেজার কাটার মেশিন
• AMADA CNC নমন মেশিন জাপান থেকে
• স্বয়ংক্রিয় সিএনসি পাঞ্চিং মেশিন
• SMT উত্পাদন লাইন
• বুদ্ধিমান বার্ধক্য পরীক্ষার সরঞ্জাম
• EMC, আইপি সুরক্ষা এবং পরিবেশগত পরীক্ষার সরঞ্জাম

এই ক্ষমতাগুলি সম্পূর্ণ সুইচগিয়ার সমাবেশগুলির জন্য ক্যাবিনেট তৈরির নির্ভুলতা, উত্পাদনের ধারাবাহিকতা এবং মান নিয়ন্ত্রণকে সমর্থন করে।

FAQ

GCK কম ভোল্টেজ সুইচগিয়ার প্রধানত কি জন্য ব্যবহৃত হয়?

GCK প্রধানত কম-ভোল্টেজ পাওয়ার বিতরণ, মোটর নিয়ন্ত্রণ এবং বিদ্যুৎ কেন্দ্র, সাবস্টেশন, উত্পাদন সুবিধা, খনির, জল চিকিত্সা এবং অবকাঠামো প্রকল্পগুলিতে আলো বিতরণের জন্য ব্যবহৃত হয়।

GCK-এর সর্বোচ্চ কাজের ভোল্টেজ কত?

সর্বাধিক কার্যকরী ভোল্টেজ হল 660V AC, 50Hz লো-ভোল্টেজ এসি ডিস্ট্রিবিউশন সিস্টেমের জন্য ডিজাইন করা হয়েছে।

সর্বোচ্চ রেট করা বর্তমান কত?

ইনকামিং, বাসবার এবং ফিডার প্রয়োজনীয়তা দ্বারা নির্ধারিত চূড়ান্ত কনফিগারেশন সহ রেট করা বর্তমান 3150A-এ পৌঁছাতে পারে।

কেন GCK MCC অ্যাপ্লিকেশনের জন্য উপযুক্ত?

GCK প্রত্যাহারযোগ্য কার্যকরী ইউনিট ব্যবহার করে এবং একটি MCC মোটর নিয়ন্ত্রণ কেন্দ্র অন্তর্ভুক্ত করে, যা মোটর সার্কিটগুলিকে মোটর শক্তি, শুরু করার পদ্ধতি এবং সুরক্ষা প্রয়োজনীয়তা অনুসারে কনফিগার করার অনুমতি দেয়।

GCK এবং GGD এর মধ্যে প্রধান পার্থক্য কি?

GGD হল একটি নির্দিষ্ট লো-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেট যা সাধারণত প্রচলিত বিদ্যুৎ বিতরণের জন্য ব্যবহৃত হয়। GCK প্রত্যাহারযোগ্য কার্যকরী ইউনিট ব্যবহার করে এবং একাধিক ফিডার, মোটর-কন্ট্রোল সার্কিট এবং বৃহত্তর রক্ষণাবেক্ষণের নমনীয়তা প্রয়োজন এমন শিল্প ব্যবস্থার জন্য আরও উপযুক্ত।
