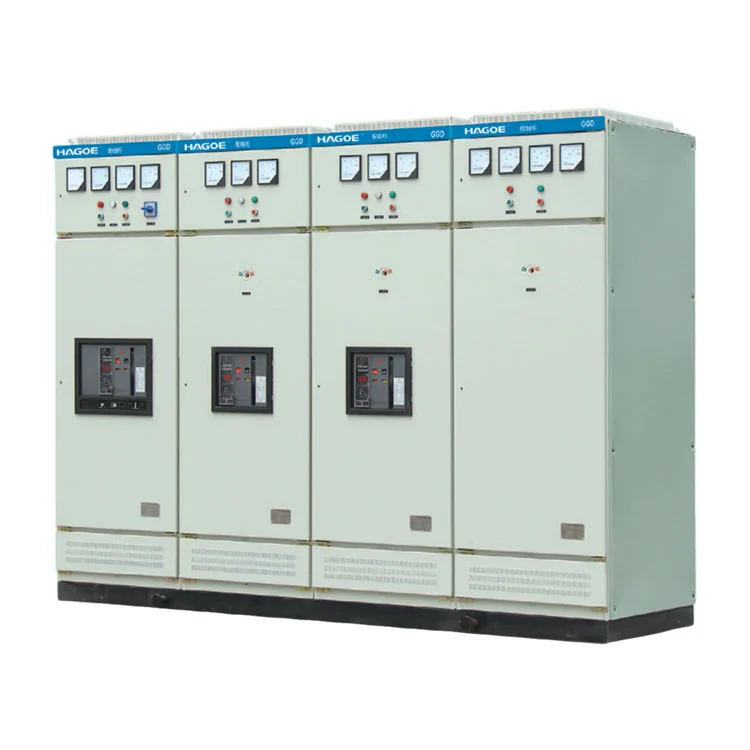

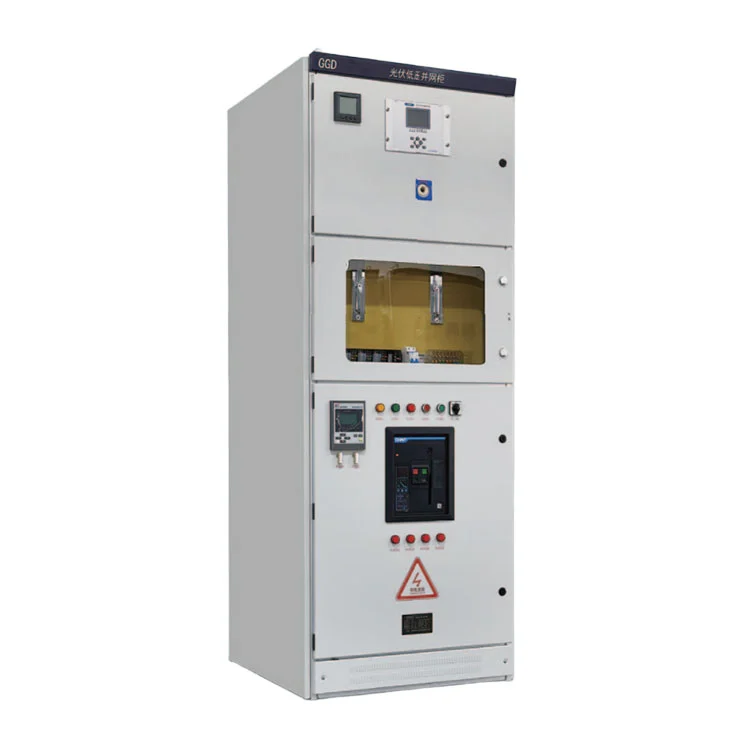

জিজিডি কেবল একটি ধাতব ঘের নয়। এটি একটিকম ভোল্টেজ সুইচগিয়ার সমাবেশসার্কিট ব্রেকার, বাসবার, সুরক্ষা ডিভাইস, পরিমাপ যন্ত্র এবং নিয়ন্ত্রণ উপাদান রয়েছে।
একটি সাধারণ বণ্টন ব্যবস্থায়, লো-ভোল্টেজ সুইচগিয়ারে প্রবেশ করার আগে একটি ট্রান্সফরমারের মাধ্যমে শক্তি হ্রাস করা হয়। GGD লো ভোল্টেজ সুইচগিয়ার প্রধান ইনকামিং সার্কিটের মাধ্যমে পাওয়ার গ্রহণ করে এবং পৃথক ফিডার সার্কিটের মাধ্যমে আলো, মোটর, উৎপাদন সরঞ্জাম এবং অন্যান্য কম-ভোল্টেজ লোডগুলিতে বিতরণ করে।
মৌলিক শক্তি পাথ হিসাবে প্রতিনিধিত্ব করা যেতে পারে:
ট্রান্সফরমার → প্রধান ইনকামিং সার্কিট → বাসবার সিস্টেম → ফিডার সার্কিট → বৈদ্যুতিক লোড
এই কারণে, সুইচগিয়ার নির্বাচন রেট করা বর্তমানের চেয়ে বেশি বিবেচনা করা উচিত।সম্ভাব্য শর্ট-সার্কিট বর্তমান, লোড বৈশিষ্ট্য, বহির্গামী সার্কিটের সংখ্যা, বাসবার ব্যবস্থা, সুরক্ষা সমন্বয় এবং ইনস্টলেশন শর্তাবলীসব চূড়ান্ত কনফিগারেশন প্রভাবিত.
GGD লো ভোল্টেজ সুইচগিয়ারের প্রধান প্রকৌশল মান হল লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশনের জন্য একটি কাঠামোগত এবং রক্ষণাবেক্ষণযোগ্য প্ল্যাটফর্ম প্রদান করা।
সরবরাহকৃত পণ্যের স্পেসিফিকেশনের উপর ভিত্তি করে, মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে:
বিভিন্ন GGD মডেল বিভিন্ন রেটযুক্ত শর্ট-সার্কিট ব্রেকিং কারেন্ট লেভেল প্রদান করে, যার ফলে সিস্টেম ফল্ট লেভেল অনুযায়ী সুইচগিয়ার নির্বাচন করা যায়।
মন্ত্রিপরিষদ এবং পরিবাহী ব্যবস্থা অবশ্যই শর্ট-সার্কিট অবস্থার সময় উত্পন্ন তাপীয় প্রভাব এবং ইলেক্ট্রোম্যাগনেটিক ফোর্স সহ্য করতে হবে। প্রাসঙ্গিক পরামিতিগুলির মধ্যে রয়েছে রেট করা স্বল্প-সময় সহ্য কারেন্ট এবং রেট করা শিখর সহ্য কারেন্ট।
ইনকামিং, আউটগোয়িং, লোড এবং ডিস্ট্রিবিউশন সার্কিট প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে।
প্রতিষ্ঠিত ক্যাবিনেট আর্কিটেকচার সরঞ্জাম ইনস্টলেশন, সার্কিট পরিদর্শন এবং পরবর্তী রক্ষণাবেক্ষণের সুবিধা দেয়।
বিভিন্ন বন্টন ক্ষমতার সাথে মেলে GGD1, GGD2 এবং GGD3 কনফিগারেশন জুড়ে বিভিন্ন বর্তমান রেটিং পাওয়া যায়।
তিনটি GGD গ্রুপকে কেবল ভিন্ন ক্যাবিনেটের আকার হিসাবে দেখা উচিত নয়। তাদের প্রধান পার্থক্য সঙ্গে যুক্ত করা হয়রেট করা বর্তমান এবং শর্ট-সার্কিট সহ্য করার ক্ষমতা.
| মডেল | রেটেড ভোল্টেজ | রেট করা বর্তমান | রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট | রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট | রেটেড পিক উইথস্ট্যান্ড কারেন্ট |
|---|---|---|---|---|---|
| GGD1 | 380V | A: ≤1000A / B: 600(630)A / C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380V | A: ≤1500(1600)A / B: 1000A / C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380V | A: ≤3150A / B: 2500A / C: 2000A | 50kA | 50kA | 105kA |
সংগ্রহ নোট:চূড়ান্ত মডেল শুধুমাত্র লোড বর্তমান অনুযায়ী নির্বাচন করা উচিত নয়। প্রকল্পের শর্ট-সার্কিট স্তর, ট্রান্সফরমার ক্ষমতা, সুরক্ষা সমন্বয় এবং ফিডার কনফিগারেশন অর্ডার করার আগে নিশ্চিত করা উচিত
লো-ভোল্টেজ সুইচগিয়ার নির্বাচনে, রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট, রেট করা শর্ট-টাইম কারেন্ট সহ্য করে এবং রেট করা পিক কারেন্ট প্রতিরোধ করে ফল্ট পারফরম্যান্সের বিভিন্ন দিক বর্ণনা করে।
রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট সংজ্ঞায়িত অবস্থার অধীনে একটি নির্দিষ্ট শর্ট-সার্কিট কারেন্টকে বাধা দেওয়ার সুইচগিয়ারের ক্ষমতার সাথে সম্পর্কিত।
শর্ট-সার্কিট ইভেন্টের সময়, বিশেষ করে তাপীয় চাপের ক্ষেত্রে সরঞ্জামগুলি একটি নির্দিষ্ট সময়কালের জন্য যে কারেন্ট সহ্য করতে পারে তা নির্দেশ করে রেট করা স্বল্প-সময় সহ্য কারেন্ট।
রেটেড পিক সহ্য কারেন্ট পিক শর্ট-সার্কিট কারেন্টের সাথে যুক্ত ইলেক্ট্রোম্যাগনেটিক শক্তির সাথে সম্পর্কিত।
এই কারণে, এই পরামিতিগুলি কেবলমাত্র তার স্বাভাবিক অপারেটিং কারেন্ট অনুসারে একটি ক্যাবিনেট নির্বাচন করার পরিবর্তে প্রকল্পের গণনাকৃত সম্ভাব্য শর্ট-সার্কিট কারেন্টের সাথে মিলিত হওয়া উচিত।
GGD কম ভোল্টেজ সুইচগিয়ার প্রকল্পের বিতরণ টপোলজি অনুযায়ী কনফিগার করা যেতে পারে।
সাধারণ কনফিগারেশন অন্তর্ভুক্ত:
ক্যাবিনেটকে ট্রান্সফরমার বা আপস্ট্রিম লো-ভোল্টেজ পাওয়ার সোর্সের সাথে সংযুক্ত করে।
বিভিন্ন এলাকা বা সরঞ্জামের জন্য স্বাধীন ফিডার সার্কিট প্রদান করে।
মোটর অ্যাপ্লিকেশনের জন্য উপযুক্ত সুইচিং, সুরক্ষা এবং নিয়ন্ত্রণ ডিভাইসগুলির সাথে কনফিগার করা হয়েছে।
আলো সিস্টেমের জন্য নিবেদিত কম-ভোল্টেজ সার্কিট প্রদান করে।
ক্যাপাসিটরের ক্ষতিপূরণ প্রকল্পের পাওয়ার ফ্যাক্টর এবং প্রতিক্রিয়াশীল শক্তি প্রয়োজনীয়তা অনুযায়ী অন্তর্ভুক্ত করা যেতে পারে।
ভোল্টেজ, বর্তমান, শক্তি, শক্তি এবং অন্যান্য পর্যবেক্ষণ ফাংশন প্রকল্পের প্রয়োজনীয়তা অনুযায়ী অন্তর্ভুক্ত করা যেতে পারে।
সরবরাহকৃত পণ্যের তথ্য অনুসারে, GGD সিরিজটি নিম্নলিখিত সাধারণ অপারেটিং শর্তগুলির জন্য তৈরি করা হয়েছে:
উচ্চ-উচ্চতা, উচ্চ-আর্দ্রতা, অত্যন্ত ক্ষয়কারী, উচ্চ-কম্পন বা অন্যথায় অস্বাভাবিক পরিবেশের জন্য, প্রযুক্তিগত তদন্তের পর্যায়ে প্রকৃত সাইটের অবস্থা নিশ্চিত করা উচিত যাতে সরঞ্জামগুলি যথাযথভাবে কনফিগার করা যায়।
GGD লো-ভোল্টেজ সুইচগিয়ার কেন্দ্রীভূত লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন এবং নিয়ন্ত্রণ প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যার মধ্যে রয়েছে:
পাওয়ার প্ল্যান্ট এবং সাবস্টেশন
কম-ভোল্টেজ বিতরণ এবং অক্জিলিয়ারী পাওয়ার সিস্টেমের জন্য।
শিল্প উত্পাদন
উৎপাদন লাইন, যন্ত্রপাতি, পাম্প, পাখা এবং অন্যান্য শিল্প লোড জন্য.
খনি এবং ভারী শিল্প
শিল্প ও খনির বিদ্যুৎ বিতরণ ব্যবস্থার জন্য।
অবকাঠামো প্রকল্প
ভবন, পৌরসভা অবকাঠামো এবং পাবলিক সুবিধাগুলিতে কম-ভোল্টেজ বিতরণের জন্য।
নবায়নযোগ্য শক্তি প্রকল্প
পুনর্নবীকরণযোগ্য শক্তি প্রকল্পের এসি লো-ভোল্টেজ বিতরণ বিভাগের অংশ হিসাবে, সামগ্রিক সিস্টেম আর্কিটেকচারের সাপেক্ষে।
ডিস্ট্রিবিউশন নেটওয়ার্ক আপগ্রেড
বিদ্যমান লো-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেম আপগ্রেড এবং প্রসারিত করার জন্য।
| বিবেচনা | মৌলিক বন্টন মন্ত্রিসভা | GGD কম ভোল্টেজ সুইচগিয়ার |
|---|---|---|
| সিস্টেম অ্যাপ্লিকেশন | সহজ বিতরণ | শিল্প ও বিদ্যুৎ বিতরণ |
| বর্তমান কনফিগারেশন | সাধারণত সীমিত | একাধিক বর্তমান স্তর |
| শর্ট-সার্কিট পরামিতি | সীমিত হতে পারে | স্পষ্টভাবে উল্লেখ করা হয়েছে |
| বৈদ্যুতিক কনফিগারেশন | তুলনামূলকভাবে সহজ | নমনীয় |
| সুরক্ষা কনফিগারেশন | মৌলিক | সিস্টেম অনুযায়ী কনফিগারযোগ্য |
| প্রকল্পের উপযুক্ততা | ছোট/সাধারণ ইনস্টলেশন | শিল্প ও অবকাঠামো প্রকল্প |
| ইঞ্জিনিয়ারিং কাস্টমাইজেশন | লিমিটেড | প্রকল্প অনুযায়ী উপলব্ধ |
সাধারণ আবাসিক বা ছোট আকারের বিতরণের জন্য, একটি মৌলিক বিতরণ বাক্স যথেষ্ট হতে পারে। শিল্প কারখানা, সাবস্টেশন এবং অবকাঠামো প্রকল্পগুলি সাধারণত আরও স্পষ্টভাবে সংজ্ঞায়িত করা প্রয়োজনশর্ট-সার্কিট ক্ষমতা, বাসবারের ক্ষমতা, ফিডারের পরিমাণ, সুরক্ষা কনফিগারেশন এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা.
এখানেই একটি GGD লো-ভোল্টেজ সুইচগিয়ার সমাবেশ ইঞ্জিনিয়ারড ডিস্ট্রিবিউশন অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত হয়ে ওঠে।
GGD একটি সম্পূর্ণ বৈদ্যুতিক সমাবেশ, যার অর্থ পণ্যের গুণমান শুধুমাত্র পৃথক উপাদানের উপর নির্ভর করে নাক্যাবিনেট তৈরির নির্ভুলতা, বাসবার সংযোগ, কন্ডাক্টর ক্লিয়ারেন্স, গ্রাউন্ডিং ধারাবাহিকতা, কম্পোনেন্ট ইনস্টলেশন এবং সম্পূর্ণ-ক্যাবিনেট ওয়্যারিং.
HAGOE ISO9001 গুণমান পরিচালন ব্যবস্থার অধীনে উত্পাদন পরিচালনা করে এবং সম্পূর্ণ ক্যাবিনেট পরীক্ষার মাধ্যমে আগত উপাদান এবং উপাদান পরিদর্শন থেকে গুণমান নিয়ন্ত্রণ প্রয়োগ করে।
একটি সাধারণ উত্পাদন প্রক্রিয়া অন্তর্ভুক্ত:
ইনকামিং ইন্সপেকশন → শিট মেটাল প্রসেসিং → ক্যাবিনেট অ্যাসেম্বলি → বাসবার ইন্সটলেশন → কম্পোনেন্ট ইন্সটলেশন → ওয়্যারিং → ইলেকট্রিক্যাল ইন্সপেকশন → ফাংশনাল টেস্টিং → ফাইনাল ইন্সপেকশন
প্রকৌশলী প্রকল্পগুলির জন্য, HAGOE সংগ্রহের প্রয়োজনীয়তা অনুসারে প্রযুক্তিগত ডকুমেন্টেশন, পরিদর্শন রেকর্ড, সার্টিফিকেশন নথি, তারের ডায়াগ্রাম এবং ইনস্টলেশন-সম্পর্কিত নথি সরবরাহ করতে পারে।
GGD লো-ভোল্টেজ সুইচগিয়ার প্রধানত এসি লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন, আলোকসজ্জা, বিদ্যুৎ কেন্দ্র, সাবস্টেশন, শিল্প সুবিধা, খনির উদ্যোগ এবং অবকাঠামো প্রকল্পগুলিতে নিয়ন্ত্রণ এবং সুরক্ষার জন্য ব্যবহৃত হয়।
নির্বাচন রেট করা বর্তমান, সম্ভাব্য শর্ট-সার্কিট কারেন্ট, ফিডার প্রয়োজনীয়তা এবং সিস্টেম কনফিগারেশনের উপর ভিত্তি করে হওয়া উচিত।
হ্যাঁ। HAGOE ইনকামিং সার্কিট, আউটগোয়িং ফিডার, মিটারিং, সুরক্ষা, ক্ষতিপূরণ, নিয়ন্ত্রণ প্রয়োজনীয়তা এবং ইনস্টলেশন মাত্রা অনুযায়ী বৈদ্যুতিক কনফিগারেশন কাস্টমাইজ করতে পারে।
সরবরাহকৃত স্ট্যান্ডার্ড অপারেটিং শর্তগুলি প্রাথমিকভাবে সাধারণ ইনস্টলেশনের জন্য উদ্দিষ্ট। বহিরঙ্গন ব্যবহারের জন্য কনফিগারেশনের আগে ঘের সুরক্ষা, তাপমাত্রা, আর্দ্রতা, সৌর বিকিরণ এবং অন্যান্য পরিবেশগত প্রয়োজনীয়তার নিশ্চিতকরণ প্রয়োজন।
