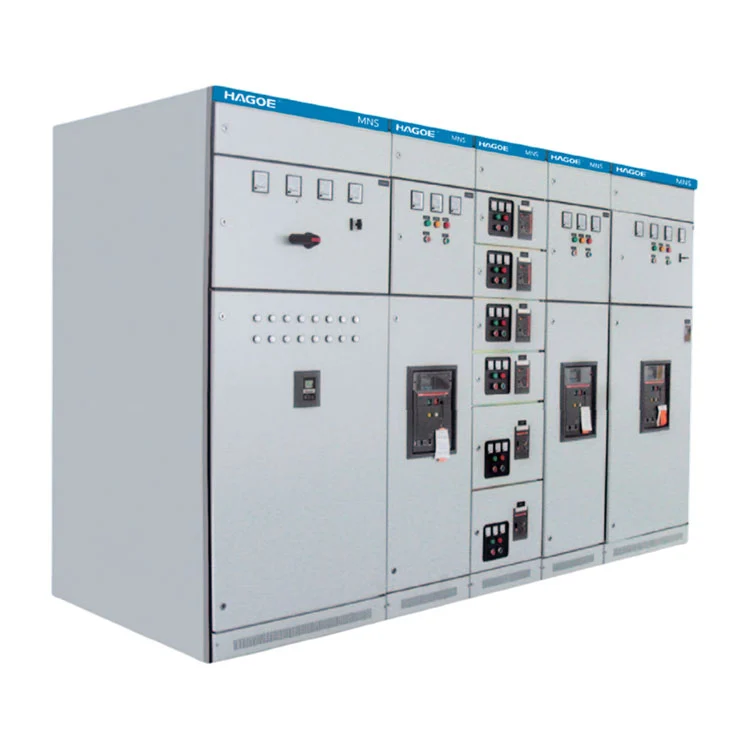

MNS কম ভোল্টেজ সুইচগিয়ার

MNS লো ভোল্টেজ সুইচগিয়ার হল একটি কম-ভোল্টেজ সম্পূর্ণ সুইচগিয়ার সিস্টেম যা মডুলার কার্যকরী ইউনিট এবং একটি প্রত্যাহারযোগ্য আর্কিটেকচারকে কেন্দ্র করে।

শুধুমাত্র তার সামগ্রিক ক্ষমতা অনুযায়ী একটি মন্ত্রিসভা কনফিগার করার পরিবর্তে, MNS কার্যকরী ইউনিটগুলির মানসম্মত সমন্বয়ের উপর জোর দেয়। ইনকামিং ফিডার, আউটগোয়িং সার্কিট, মোটর-কন্ট্রোল ইউনিট এবং ক্ষতিপূরণ সার্কিটগুলি প্রকল্পের বৈদ্যুতিক নকশা অনুসারে সাজানো যেতে পারে, যাতে সুইচগিয়ার লাইনআপকে বিভিন্ন লোড কাঠামোর সাথে মেলে।

HAGOE MNS 660V পর্যন্ত রেট করা অপারেটিং ভোল্টেজ সহ AC পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে, যা পাওয়ার কনভার্সন, ডিস্ট্রিবিউশন এবং কন্ট্রোল ফাংশন কভার করে।

একাধিক ডিস্ট্রিবিউশন সার্কিট, MCC মোটর-কন্ট্রোল সার্কিট এবং কেন্দ্রীভূত বৈদ্যুতিক নিয়ন্ত্রণের প্রয়োজন শিল্প প্রকল্পগুলির জন্য, মডুলার আর্কিটেকচার সুইচগিয়ারের অভ্যন্তরীণ ফাংশনগুলিকে সংগঠিত করার জন্য আরও কাঠামোগত উপায় প্রদান করে।

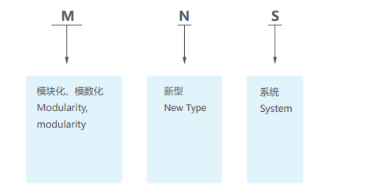

মডেল সংজ্ঞা

তিনটি কার্যকরী মন্ত্রিসভা কনফিগারেশন

পিসি পাওয়ার ডিস্ট্রিবিউশন সেন্টার

পিসি ক্যাবিনেট প্রাথমিক লো-ভোল্টেজ ইনকামিং পাওয়ার এবং বিতরণের জন্য ব্যবহৃত হয়। বর্তমান রেটিং এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, এটি মিটমাট করতে পারেEmax, MT, 3WN, AH এবং ME সিরিজের সার্কিট ব্রেকারইনকামিং পাওয়ার সংযোগ, সুরক্ষা এবং বিতরণের জন্য।

এমসিসি মোটর নিয়ন্ত্রণ কেন্দ্র

MCC মন্ত্রিসভা প্রাথমিকভাবে শিল্প মোটর লোড জন্য ডিজাইন করা হয়. ড্রয়ার-ইউনিট মাত্রা এবং সার্কিটের প্রয়োজনীয়তা অনুসারে, প্রতিটি কার্যকরী সার্কিট কেন্দ্রীয় মোটর নিয়ন্ত্রণ এবং সুরক্ষার জন্য একটি উচ্চ-ব্রেকিং-ক্ষমতা ঢালাই-কেস সার্কিট ব্রেকার বা ফিউজ সুরক্ষা সহ একটি রোটারি লোড সুইচ ব্যবহার করতে পারে।

প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ মন্ত্রিসভা

প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ মন্ত্রিসভা সজ্জিত করা যেতে পারেম্যানুয়াল, স্বয়ংক্রিয় এবং দূরবর্তী প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ফাংশনপ্রকল্প নকশা অনুযায়ী, বিতরণ সিস্টেমের মধ্যে পাওয়ার ফ্যাক্টর ব্যবস্থাপনা সমর্থন করে।

PC, MCC এবং ক্ষতিপূরণ ফাংশনগুলির সংমিশ্রণ MNS-কে একটি স্বতন্ত্র বন্টন ক্যাবিনেটের পরিবর্তে সম্পূর্ণ লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন এবং মোটর-কন্ট্রোল সিস্টেম হিসাবে কাজ করতে দেয়।

কার্যকরী রক্ষণাবেক্ষণের জন্য প্রত্যাহারযোগ্য আর্কিটেকচার

MNS প্রত্যাহারযোগ্য কার্যকরী ইউনিট ব্যবহার করে। শিল্প বন্টন ব্যবস্থায় প্রায়ই প্রচুর পরিমাণে ফিডার এবং মোটর সার্কিট থাকে। স্থির-মাউন্ট করা সরঞ্জামগুলির সাথে, একটি পৃথক সার্কিটের রক্ষণাবেক্ষণের জন্য আরও বিস্তৃত ক্ষেত্রের সংযোগ বিচ্ছিন্ন এবং কাজের প্রয়োজন হতে পারে।

প্রত্যাহারযোগ্য আর্কিটেকচার প্রতিটি কার্যকরী সার্কিটকে একটি স্বাধীন ইউনিটে সংগঠিত করে, যা রক্ষণাবেক্ষণ কার্যক্রমকে আরও নির্দিষ্টভাবে লক্ষ্য করার অনুমতি দেয়।

ইঞ্জিনিয়ারিং কনফিগারেশনের সময়, সার্কিট টাইপ এবং রেটিং অনুযায়ী উপযুক্ত ড্রয়ার ইউনিট নির্বাচন করা যেতে পারে এবং তারপর প্রমিত মডিউলগুলির মাধ্যমে একত্রিত করা যেতে পারে।

এই নকশা জন্য বিশেষভাবে উপযুক্ত:

মাল্টি-সার্কিট শিল্প বিতরণ

মোটর নিয়ন্ত্রণ কেন্দ্র

বড় উৎপাদন লাইন পাওয়ার সিস্টেম

কেন্দ্রীভূত বৈদ্যুতিক কক্ষ

ক্রমাগত-অপারেশন শিল্প সুবিধা

প্রজেক্ট-নির্দিষ্ট কনফিগারেশনের জন্য প্রমিত মডিউল

MNS লো ভোল্টেজ সুইচগিয়ারের মূল সুবিধা হল এটির প্রত্যাহারযোগ্য কাঠামোই নয় বরং এটিওপ্রমিত মডুলার নকশা.

একটি শিল্প প্রকল্পে একই কম-ভোল্টেজ সিস্টেমের মধ্যে উচ্চ-ক্ষমতার ইনকামিং ফিডার, সাধারণ পাওয়ার ফিডার, ছোট মোটর সার্কিট, কন্ট্রোল সার্কিট এবং প্রতিক্রিয়াশীল ক্ষতিপূরণ সার্কিট অন্তর্ভুক্ত থাকতে পারে। এই সার্কিটগুলির বিভিন্ন বর্তমান রেটিং, সুরক্ষা প্রয়োজনীয়তা এবং নিয়ন্ত্রণ পদ্ধতি রয়েছে।

MNS কনফিগারেশন তাই এর উপর ভিত্তি করে হওয়া উচিত:

ট্রান্সফরমার ক্ষমতা

ইনকামিং কারেন্ট

ফিডার পরিমাণ

মোটর লোড

মোটর শুরু করার পদ্ধতি

সুরক্ষা প্রয়োজনীয়তা

প্রতিক্রিয়াশীল শক্তি চাহিদা

নিয়ন্ত্রণ এবং যোগাযোগের প্রয়োজনীয়তা

HAGOE গ্রাহকের একক-লাইন ডায়াগ্রাম, লোড তালিকা বা প্রকল্প প্রযুক্তিগত স্পেসিফিকেশন অনুযায়ী ক্যাবিনেটের বিন্যাস এবং কার্যকরী ইউনিটগুলি কনফিগার করতে পারে।

অ্যাপ্লিকেশন

এমএনএস লো ভোল্টেজ সুইচগিয়ার শিল্প ব্যবস্থার জন্য উদ্দিষ্ট যার জন্য একটি নির্দিষ্ট শিল্পে সীমাবদ্ধ না হয়ে কেন্দ্রীভূত লো-ভোল্টেজ বিতরণ এবং মোটর নিয়ন্ত্রণ প্রয়োজন।

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্তপাওয়ার প্ল্যান্ট, সাবস্টেশন, পেট্রোকেমিক্যাল সুবিধা, ধাতুবিদ্যা এবং ঘূর্ণায়মান ইস্পাত, পরিবহন শক্তি ব্যবস্থা, হালকা শিল্প এবং টেক্সটাইল প্ল্যান্ট.

প্রযুক্তিগত পরামিতি

সুরক্ষা স্তর

পরিষেবা পরিবেশ

MNS-এর জন্য মানক পরিষেবার শর্তগুলি সরঞ্জাম ডিজাইনের প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা উচিত। সাধারণ অবস্থার মধ্যে রয়েছে:

• পরিবেষ্টিত বায়ু তাপমাত্রা:-5°C থেকে +40°C
• 24 ঘন্টা গড় তাপমাত্রা:+35 ডিগ্রি সেলসিয়াসের বেশি নয়
• উচ্চতা:2000 মিটারের বেশি নয়
• আপেক্ষিক আর্দ্রতা +40°C:50% এর বেশি নয়
• নিম্ন তাপমাত্রায় উচ্চ আপেক্ষিক আর্দ্রতা গ্রহণ করা যেতে পারে, যেমন90% +20°সে
• গুরুতর দূষণ, রাসায়নিক ক্ষয়, আগুন, বিস্ফোরণের ঝুঁকি বা তীব্র কম্পন সহ পরিবেশে সরঞ্জামগুলি ইনস্টল করা উচিত নয়।

পরিবহন এবং স্টোরেজ সাধারণত মধ্যে সমর্থিত হয়-25°C থেকে +55°C. উচ্চতর স্বল্পমেয়াদী তাপমাত্রা বিবেচনা করা যেতে পারে যদি কোন অপরিবর্তনীয় ক্ষতি না হয়।

যেমন বিশেষ অ্যাপ্লিকেশনের জন্যঅফশোর তেল ড্রিলিং প্ল্যাটফর্ম এবং পারমাণবিক বিদ্যুৎ কেন্দ্রপরিবেশগত, নিরোধক, কাঠামোগত, উপাদান এবং পরীক্ষার প্রয়োজনীয়তাগুলি সংজ্ঞায়িত করার জন্য প্রস্তুতকারকের সাথে একটি পৃথক প্রযুক্তিগত চুক্তি স্থাপন করা উচিত।

HAGOE ইঞ্জিনিয়ারিং এবং উত্পাদন ক্ষমতা

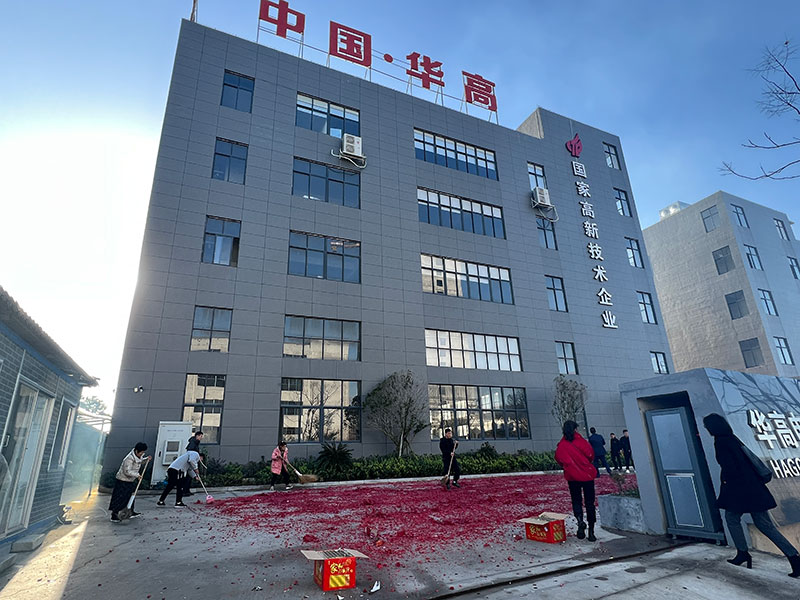

হ্যাগো ইলেকট্রিক টেকনোলজি কোং লিমিটেড প্রতিষ্ঠিত হয়2008এবং পাওয়ার ট্রান্সমিশন, ডিস্ট্রিবিউশন সিস্টেম এবং পাওয়ার ইলেকট্রনিক্সে 18 বছরেরও বেশি অভিজ্ঞতা রয়েছে।

সম্পূর্ণ লো-ভোল্টেজ সিস্টেমের জন্য যেমন MNS লো ভোল্টেজ সুইচগিয়ার, HAGOE স্ট্যান্ডার্ড ক্যাবিনেট তৈরির চেয়ে বেশি প্রদান করে। আমাদের সুযোগ কভারবৈদ্যুতিক স্কিম ডিজাইন, কার্যকরী-ইউনিট কনফিগারেশন, ক্যাবিনেট ফেব্রিকেশন, কম্পোনেন্ট অ্যাসেম্বলি, সম্পূর্ণ-ক্যাবিনেট টেস্টিং এবং আন্তর্জাতিক ডেলিভারি.

কোম্পানি ধরে রাখে34 টিরও বেশি জাতীয় পেটেন্টএবং জার্মানি থেকে ট্রাম্পফ লেজার কাটিং মেশিন, জাপানের AMADA সিএনসি নমন মেশিন, স্বয়ংক্রিয় সিএনসি পাঞ্চিং সরঞ্জাম, এসএমটি উত্পাদন লাইন এবং বুদ্ধিমান টেস্টিং সিস্টেমের সাথে সজ্জিত উত্পাদন সুবিধাগুলি পরিচালনা করে।

এই উত্পাদন ক্ষমতাগুলি ক্যাবিনেট তৈরির নির্ভুলতা, কাঠামোগত সামঞ্জস্য এবং উত্পাদন স্থিতিশীলতা সমর্থন করে, যখন ইঞ্জিনিয়ারিং দল প্রকল্পের লোড, সার্কিট পরিমাণ এবং নিয়ন্ত্রণের প্রয়োজনীয়তা অনুসারে সিস্টেম কনফিগারেশনের উপর ফোকাস করে।

মান নিয়ন্ত্রণ এবং সম্মতি

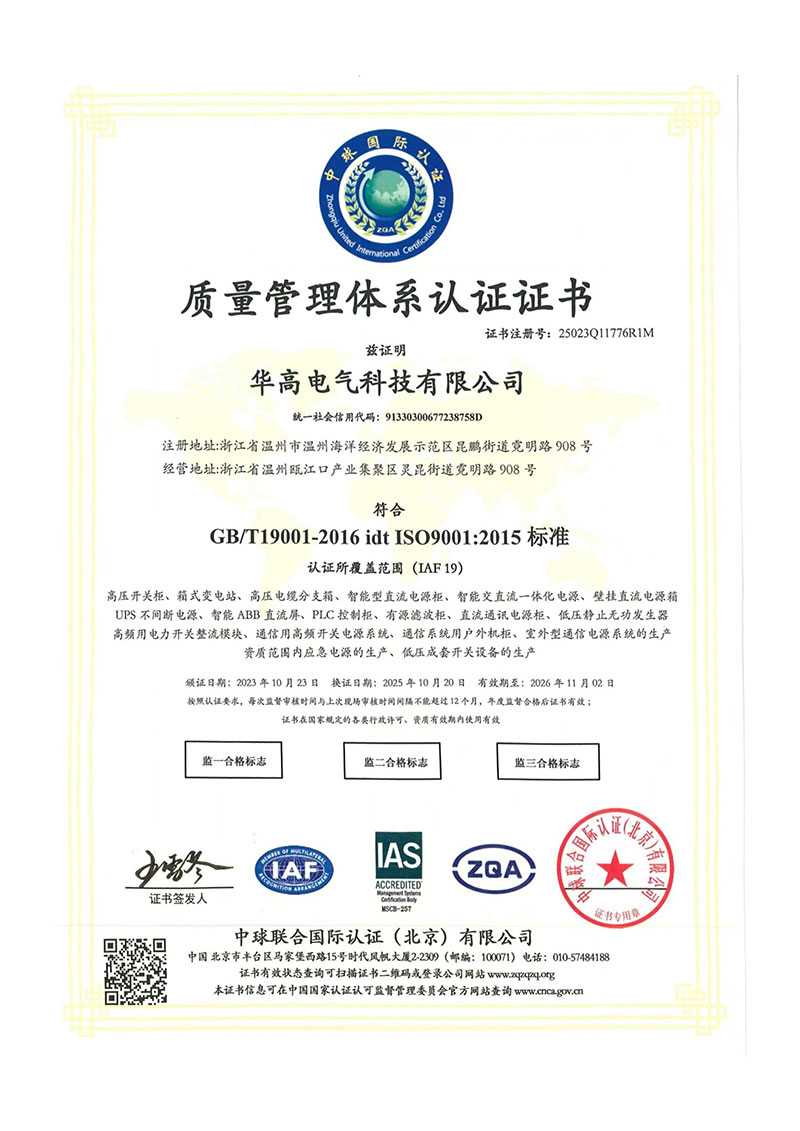

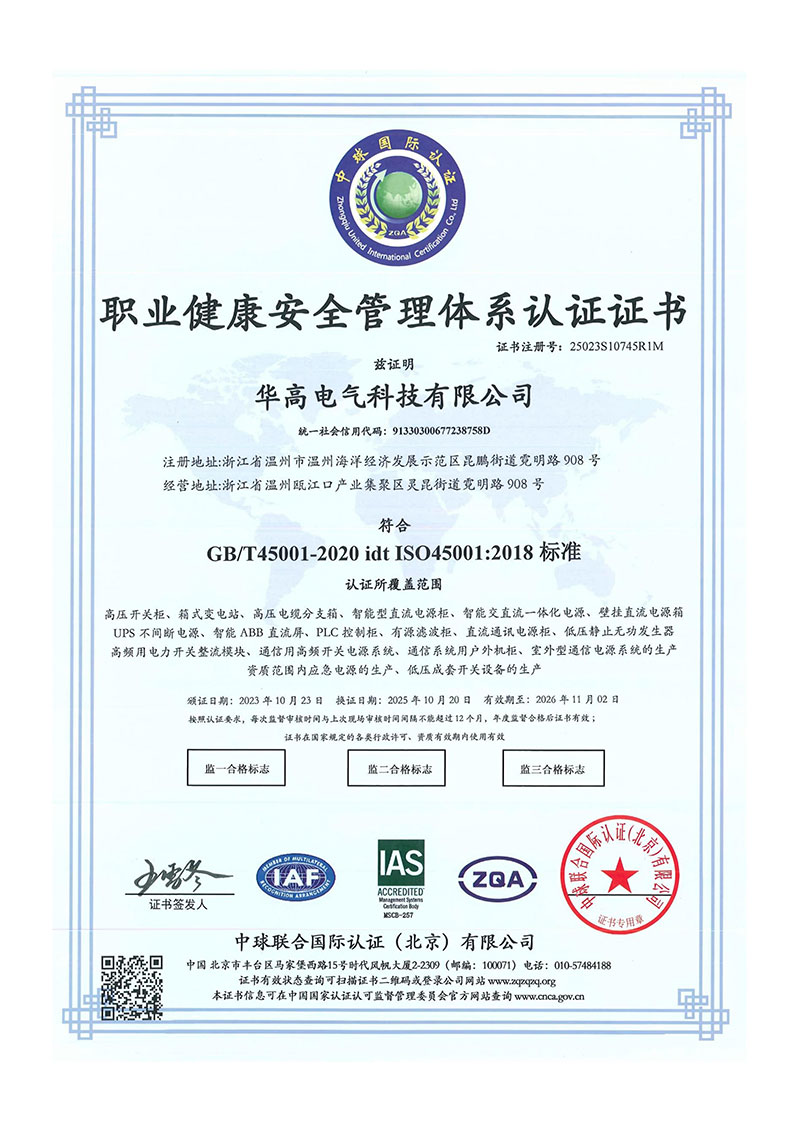

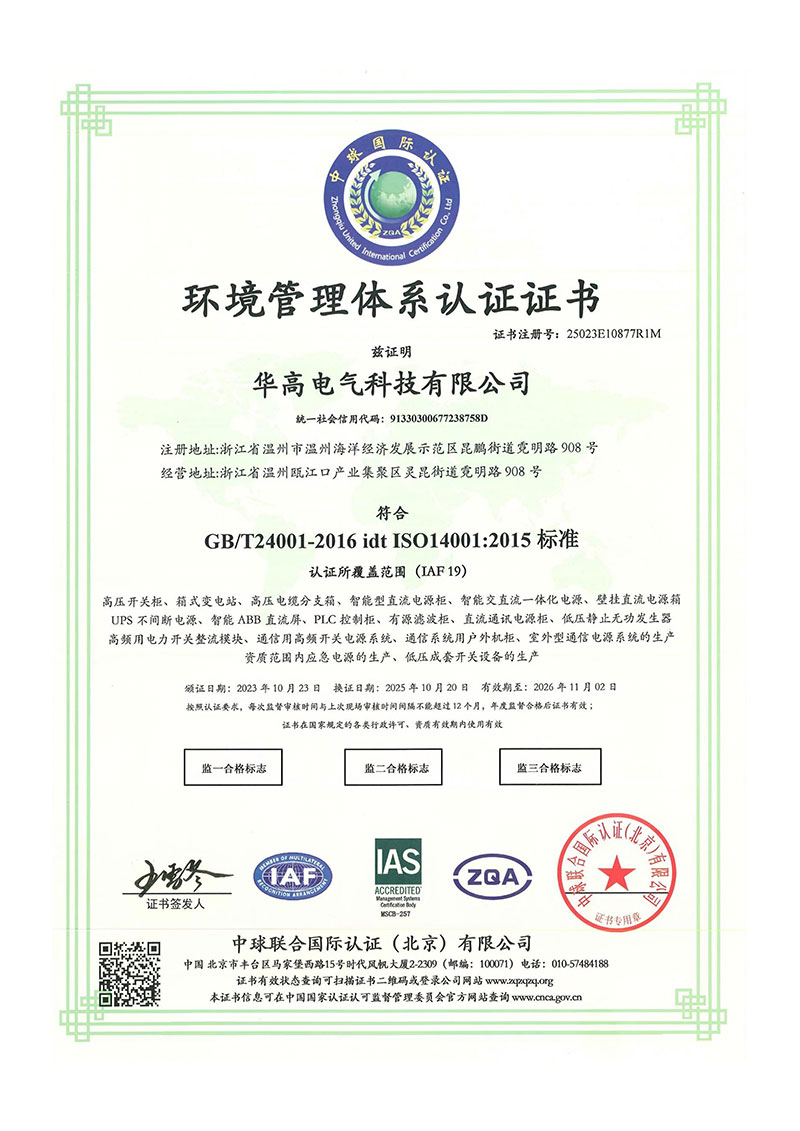

HAGOE এর অধীনে কাজ করেISO9001 মান ব্যবস্থাপনা, ISO14001 পরিবেশ ব্যবস্থাপনা এবং ISO45001 পেশাগত স্বাস্থ্য ও নিরাপত্তা ব্যবস্থাপনা সিস্টেম.

MNS মান নিয়ন্ত্রণ কভার:

ইনকামিং উপাদান পরিদর্শন
প্রধান বৈদ্যুতিক উপাদান, মন্ত্রিসভা উপকরণ এবং সংগ্রহ এবং প্রকল্পের প্রয়োজনীয়তার বিপরীতে সম্পর্কিত অংশগুলির যাচাইকরণ।

ক্যাবিনেট ফেব্রিকেশন
লেজার কাটিং এবং সিএনসি নমন প্রক্রিয়াগুলি মাত্রিক নির্ভুলতা এবং বানোয়াট ধারাবাহিকতা বজায় রাখতে ব্যবহৃত হয়।

কার্যকরী ইউনিট সমাবেশ
ড্রয়ার-ইউনিট গঠন, যান্ত্রিক অপারেশন এবং বৈদ্যুতিক সংযোগ পরিদর্শন।

বাসবার এবং তারের পরিদর্শন
বাসবার ইনস্টলেশন, সংযোগ, নিরোধক এবং সেকেন্ডারি তারের পরিদর্শন।

বৈদ্যুতিক পরীক্ষা
কারখানা পরিদর্শন এবং বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা প্রযোজ্য মান এবং প্রকল্প প্রযুক্তিগত বৈশিষ্ট্য অনুযায়ী বাহিত হয়.

এই প্রক্রিয়া-ভিত্তিক পদ্ধতিটি ব্যাচ উৎপাদনের সময় উপাদানের ভিন্নতা, সমাবেশের পার্থক্য এবং তারের অসঙ্গতির কারণে গুণমানের ঝুঁকি কমাতে সাহায্য করে।

কেন HAGOE MNS বেছে নিন?

একটি MNS কম ভোল্টেজ সুইচগিয়ার প্রকল্পের জন্য, চূড়ান্ত সিস্টেমের কার্যকারিতা ক্যাবিনেটের উপস্থিতির চেয়ে বেশি নির্ভর করে।সিস্টেম কনফিগারেশন, কম্পোনেন্ট ম্যাচিং, ড্রয়ার-ইউনিট ডিজাইন, বাসবার ব্যবস্থা, সেকেন্ডারি কন্ট্রোল এবং ফাইনাল টেস্টিংসবাইকে এক ইঞ্জিনিয়ারিং প্রক্রিয়া হিসাবে একসাথে কাজ করতে হবে।

HAGOE R&D এবং উত্পাদন থেকে প্রজেক্ট ডেলিভারি পর্যন্ত একটি সমন্বিত ক্ষমতা প্রদান করে এবং গ্রাহকের অনুযায়ী MNS সিস্টেম কনফিগার করতে পারে:

একক লাইন ডায়াগ্রাম

লোড তালিকা

প্রযুক্তিগত স্পেসিফিকেশন

ইনস্টলেশন পরিবেশ

সুরক্ষা প্রয়োজনীয়তা

স্ট্যান্ডার্ড প্রকল্পের জন্য, HAGOE পণ্য নির্বাচন এবং প্রযুক্তিগত পরামিতি নিশ্চিতকরণ প্রদান করতে পারে। শিল্প অটোমেশন, পেট্রোকেমিক্যাল, ধাতুবিদ্যা এবং বড় আকারের বিতরণ প্রকল্পের জন্য, প্রকৌশল দল সিস্টেম কনফিগারেশন এবং প্রযুক্তিগত ডকুমেন্টেশন সমর্থন করতে পারে।
