GCS কম ভোল্টেজ সুইচগিয়ার

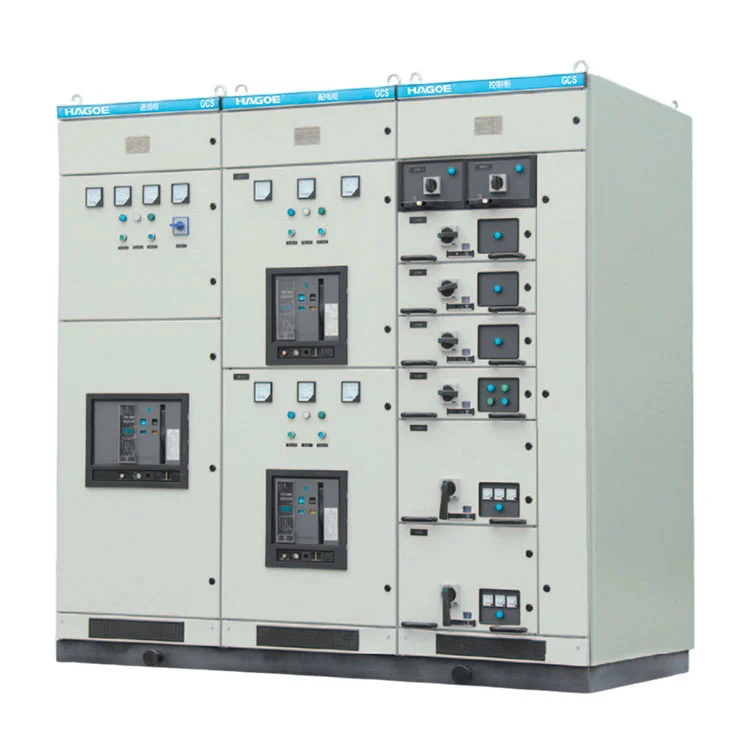

GCS লো ভোল্টেজ সুইচগিয়ার একটি প্রচলিত লো-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেটের চেয়ে বেশি। এটি একটি সম্পূর্ণ সুইচগিয়ার সিস্টেম যার জন্য তৈরি করা হয়েছেউচ্চ-ক্ষমতা, মাল্টি-সার্কিট এবং অত্যন্ত স্বয়ংক্রিয় বিতরণ অ্যাপ্লিকেশন।

বৃহৎ পাওয়ার প্লান্ট, পেট্রোকেমিক্যাল সুবিধা, ধাতব উৎপাদন লাইন এবং উঁচু ভবনগুলিতে, একই বৈদ্যুতিক অবকাঠামোর মধ্যে ইনকামিং পাওয়ার ডিস্ট্রিবিউশন, বহির্গামী ফিডার, কেন্দ্রীভূত মোটর নিয়ন্ত্রণ এবং প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ পরিচালনা করার জন্য কম-ভোল্টেজ সিস্টেমের প্রয়োজন হতে পারে।

GCS প্রত্যাহারযোগ্য কার্যকরী ইউনিট ব্যবহার করে একটি কাঠামোগত ক্যাবিনেট ব্যবস্থার মধ্যে বিভিন্ন বৈদ্যুতিক ফাংশন সংগঠিত করতে, সার্কিটগুলিকে প্রকৃত লোডের প্রয়োজনীয়তা অনুসারে কনফিগার করার অনুমতি দেয়।

পর্যন্ত রেট করা বর্তমান সহ4000A, GCS শুধুমাত্র প্রচলিত শেষ-ব্যবহারকারী বিতরণের পরিবর্তে বড় কম-ভোল্টেজ বিতরণ ব্যবস্থার জন্য বিশেষভাবে উপযুক্ত।

মডেল সংজ্ঞা

একটি সিস্টেমে তিনটি মূল বৈদ্যুতিক ফাংশন

GCS তিনটি প্রধান বৈদ্যুতিক ফাংশন কাছাকাছি কনফিগার করা যেতে পারে:

লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন
ইনকামিং পাওয়ার, বাসবার ডিস্ট্রিবিউশন এবং একাধিক আউটগোয়িং ফিডার সার্কিটের জন্য ব্যবহৃত হয়।

কেন্দ্রীভূত মোটর নিয়ন্ত্রণ
উৎপাদন যন্ত্রপাতি, পাম্প, ফ্যান, কম্প্রেসার এবং অন্যান্য শিল্প মোটর লোডের কেন্দ্রীভূত নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে।

প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ
প্রতিক্রিয়াশীল ক্ষতিপূরণ ফাংশন শক্তি-ফ্যাক্টর ব্যবস্থাপনা এবং বৈদ্যুতিক শক্তির আরও দক্ষ ব্যবহার সমর্থন করার জন্য সিস্টেম ডিজাইন অনুযায়ী অন্তর্ভুক্ত করা যেতে পারে।

অত্যন্ত স্বয়ংক্রিয় শিল্প সুবিধার জন্য, GCS-কে তত্ত্বাবধায়ক কম্পিউটার, PLC এবং অন্যান্য নিয়ন্ত্রণ ব্যবস্থার সাথে ইন্টারফেস ইন্টিগ্রেশনের জন্যও কনফিগার করা যেতে পারে, যা সুইচগিয়ারকে একটি বিস্তৃত শিল্প অটোমেশন আর্কিটেকচারের অংশ হিসাবে কাজ করার অনুমতি দেয়।

উচ্চ-সার্কিট-ঘনত্ব সিস্টেমের জন্য প্রত্যাহারযোগ্য আর্কিটেকচার

GCS একটি ব্যবহার করেপ্রত্যাহারযোগ্য লো-ভোল্টেজ আর্কিটেকচারডিস্ট্রিবিউশন স্কিম অনুযায়ী কার্যকরী ইউনিট সাজানোর অনুমতি দেয়।

বড় শিল্প প্রকল্পগুলির জন্য একই সুইচগিয়ার লাইনআপের মধ্যে বিভিন্ন রেটিং এবং ফাংশন সহ একাধিক সার্কিটের প্রয়োজন হতে পারে। একটি সম্পূর্ণ স্থির কনফিগারেশনের সাথে, সার্কিট রক্ষণাবেক্ষণ, সিস্টেম পরিবর্তন এবং সরঞ্জাম পরিচর্যা আরও সীমাবদ্ধ হয়ে উঠতে পারে।

GCS প্রত্যাহারযোগ্য কার্যকরী ইউনিটের মাধ্যমে সার্কিট সংগঠিত করে, বিতরণ, নিয়ন্ত্রণ এবং সুরক্ষা ফাংশনগুলির জন্য আরও কাঠামোগত ব্যবস্থা তৈরি করে।

এই স্থাপত্যটি বিশেষভাবে উপযুক্ত:

মাল্টি-ফিডার বিতরণ ব্যবস্থা

কেন্দ্রীভূত MCC অ্যাপ্লিকেশন

বড় শিল্প অটোমেশন প্রকল্প

উত্পাদন সিস্টেম দক্ষ সরঞ্জাম রক্ষণাবেক্ষণ প্রয়োজন

স্বয়ংক্রিয় শিল্প শক্তি সিস্টেমের জন্য ডিজাইন করা হয়েছে

GCS কম্পিউটার ইন্টারফেস এবং অটোমেশনের উচ্চ স্তরের প্রয়োজন এমন বিতরণ সিস্টেমের জন্য বিশেষভাবে উপযুক্ত।

আধুনিক শিল্প বিদ্যুৎ ব্যবস্থার মৌলিক বিদ্যুৎ বিতরণের চেয়ে বেশি প্রয়োজন। অপারেটরদের অপারেটিং অবস্থা, সার্কিট পরামিতি এবং নিয়ন্ত্রণ তথ্য অ্যাক্সেসের প্রয়োজন হতে পারে। লো-ভোল্টেজ সুইচগিয়ারকে বৃহত্তর শিল্প নিয়ন্ত্রণ আর্কিটেকচারের সাথে কার্যকরভাবে ইন্টারফেস করতে হবে।

প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে, GCS উপযুক্ত পরিমাপ, সুরক্ষা এবং নিয়ন্ত্রণ উপাদান এবং PLC, সুপারভাইজরি সিস্টেম বা শিল্প কম্পিউটারের সাথে ইন্টারফেস অন্তর্ভুক্ত করতে পারে।

বিদ্যুৎ বিতরণ এবং নিয়ন্ত্রণের এই সমন্বয় জিসিএসকে পেট্রোকেমিক্যাল, ধাতুবিদ্যা, বিদ্যুৎ উৎপাদন এবং টেক্সটাইল উত্পাদনের মতো অবিচ্ছিন্ন-উৎপাদন শিল্পের জন্য উপযুক্ত করে তোলে।

প্রযুক্তিগত পরামিতি

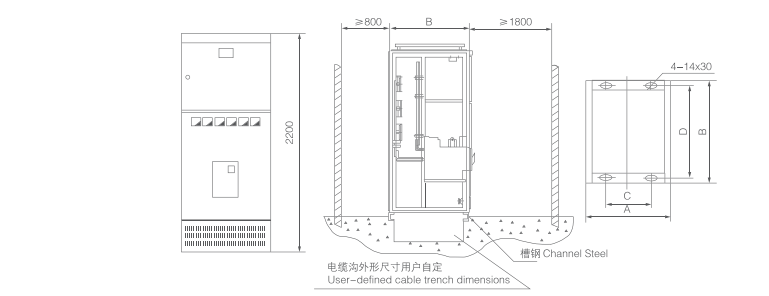

ইনস্টলেশন ডায়াগ্রাম

GCS কম ভোল্টেজ সুইচগিয়ার বনাম GCK

GCS এবং GCK উভয়ই প্রত্যাহারযোগ্য আর্কিটেকচার ব্যবহার করে, তবে তাদের সাধারণ প্রকৌশল অ্যাপ্লিকেশনগুলি আলাদা।

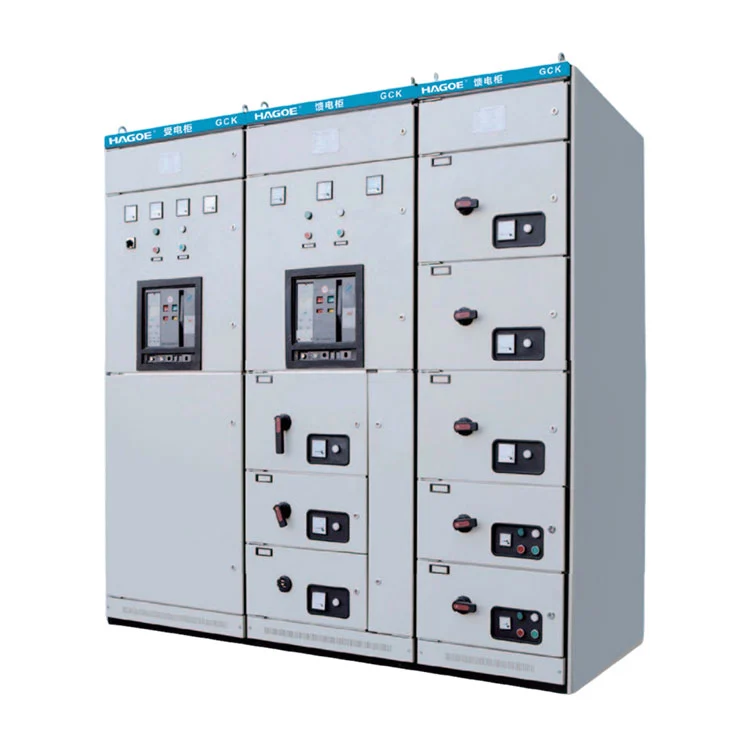

GCK সাধারণত এর জন্য ব্যবহৃত হয়শিল্প কম ভোল্টেজ বিতরণ এবং মোটর নিয়ন্ত্রণ, PC এবং MCC অ্যাপ্লিকেশনের উপর জোর দিয়ে।

জিসিএস এর দিকে আরও ভিত্তিকউচ্চ-ক্ষমতা, উচ্চ-ঘনত্ব এবং অত্যন্ত স্বয়ংক্রিয় নিম্ন-ভোল্টেজ বিতরণ ব্যবস্থা. 4000A পর্যন্ত রেট করা বর্তমান সহ, এটি বৃহৎ-স্কেল বিতরণ, কেন্দ্রীভূত মোটর নিয়ন্ত্রণ এবং প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ জড়িত সমন্বিত অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

পণ্য নির্বাচন তাই বিবেচনা করা উচিত:

সিস্টেমের ক্ষমতা → ইনকামিং/আউটগোয়িং সার্কিটের সংখ্যা → মোটর লোড → অটোমেশন প্রয়োজনীয়তা → প্রতিক্রিয়াশীল ক্ষতিপূরণ → ইনস্টলেশন স্পেস → রক্ষণাবেক্ষণের প্রয়োজনীয়তা

প্রযোজ্য শিল্প

পাওয়ার প্ল্যান্ট

GCS পাওয়ার প্ল্যান্টে কম-ভোল্টেজ সহকারী পাওয়ার সিস্টেমে ব্যবহার করা যেতে পারে, সহায়ক সরঞ্জাম, মোটর লোড এবং অন্যান্য কম-ভোল্টেজ লোডগুলির জন্য কেন্দ্রীভূত বিতরণ এবং নিয়ন্ত্রণ প্রদান করে।

পেট্রোকেমিক্যাল সুবিধা

পেট্রোকেমিক্যাল সুবিধাগুলি সাধারণত ক্রমাগত অপারেশন এবং উচ্চ স্তরের অটোমেশন জড়িত। GCS এই পরিবেশের মধ্যে পাওয়ার বিতরণ এবং কেন্দ্রীভূত মোটর নিয়ন্ত্রণে প্রয়োগ করা যেতে পারে।

ধাতুবিদ্যা এবং ভারী শিল্প

বড় উত্পাদন লাইন এবং উচ্চ-শক্তি মোটর লোডের জন্য, GCS মাল্টি-সার্কিট লো-ভোল্টেজ বিতরণ এবং কেন্দ্রীভূত নিয়ন্ত্রণের জন্য একটি কাঠামোগত সমাধান প্রদান করে।

সুউচ্চ ভবন

বিদ্যুত, আলো এবং অন্যান্য কম-ভোল্টেজ লোডের কেন্দ্রীভূত বিতরণের জন্য বড় বিল্ডিংগুলিতে GCS কম-ভোল্টেজ বিতরণ ব্যবস্থায় একীভূত করা যেতে পারে।

ডিজাইন স্ট্যান্ডার্ড এবং কমপ্লায়েন্স

GCS সিস্টেমটি নিম্ন-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য প্রযোজ্য মান অনুসারে ডিজাইন করা হয়েছে, যার মধ্যে রয়েছে:

• IEC 439-1 — লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার
• GB/T 7251 — লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার
• ZBK 36001 — কম-ভোল্টেজ প্রত্যাহারযোগ্য সম্পূর্ণ সুইচগিয়ার
• GB/T 7251.12-2013

প্রযোজ্য প্রকল্প মান, উপাদান কনফিগারেশন এবং পরীক্ষার প্রয়োজনীয়তা লক্ষ্য বাজার এবং প্রকল্প প্রযুক্তিগত স্পেসিফিকেশন অনুযায়ী সংজ্ঞায়িত করা যেতে পারে।

মান নিয়ন্ত্রণ

HAGOE এর অধীনে উত্পাদন পরিচালনা করেISO9001, ISO14001 এবং ISO45001ম্যানেজমেন্ট সিস্টেম এবং বৈদ্যুতিক সরঞ্জাম সম্পূর্ণ করার জন্য প্রক্রিয়া-ভিত্তিক মান নিয়ন্ত্রণ প্রয়োগ করে।

মূল GCS মান-নিয়ন্ত্রণ পর্যায়ে অন্তর্ভুক্ত:

উপাদান গুণমান : ইনকামিং, আউটগোয়িং, কন্ট্রোল এবং প্রোটেকশন সার্কিটের জন্য কম্পোনেন্ট মডেল, রেটিং এবং ম্যাচিং যাচাইকরণ।

ক্যাবিনেট ফেব্রিকেশন: লেজার কাটিয়া নিয়ন্ত্রণ, CNC নমন এবং ক্যাবিনেট সমাবেশ নির্ভুলতা.

বাসবার সিস্টেম: বাসবার স্পেসিফিকেশন, সংযোগ, ইনস্টলেশন গুণমান এবং নিরোধক প্রয়োজনীয়তা যাচাইকরণ।

কার্যকরী ইউনিট: প্রত্যাহারযোগ্য-ইউনিট সমাবেশ, যান্ত্রিক কাঠামো এবং বৈদ্যুতিক সংযোগ পরিদর্শন।

সেকেন্ডারি কন্ট্রোল: কন্ট্রোল তারের পরিদর্শন, টার্মিনাল, পরিমাপ এবং সংকেত সার্কিট.

সম্পূর্ণ-ক্যাবিনেট টেস্টিং: প্রযোজ্য প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রি-ডেলিভারি পরিদর্শন এবং বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা।

FAQ

GCS কম ভোল্টেজ সুইচগিয়ার কি জন্য ব্যবহৃত হয়?

GCS প্রধানত লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন, কেন্দ্রীভূত মোটর নিয়ন্ত্রণ এবং পাওয়ার প্ল্যান্ট, পেট্রোকেমিক্যাল সুবিধা, ধাতুবিদ্যা, টেক্সটাইল প্ল্যান্ট, উচ্চ-বৃদ্ধি ভবন এবং অন্যান্য শিল্প অ্যাপ্লিকেশনগুলিতে প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণের জন্য ব্যবহৃত হয়।

GCS-এর সর্বোচ্চ রেটেড কারেন্ট কত?

আগত, বাসবার এবং ফিডার ডিজাইন দ্বারা নির্ধারিত চূড়ান্ত রেটিং সহ 4000A পর্যন্ত রেট করা বর্তমানের সাথে GCS কনফিগার করা যেতে পারে।

কি ভোল্টেজ রেটিং পাওয়া যায়?

সিস্টেমটি 380V, 400V এবং 660V লো-ভোল্টেজ এসি সিস্টেমের জন্য ডিজাইন করা হয়েছে যাতে 50Hz বা 60Hz রেট দেওয়া ফ্রিকোয়েন্সি রয়েছে।

GCS মোটর নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে?

হ্যাঁ। GCS কেন্দ্রীভূত নিয়ন্ত্রণ, বিতরণ এবং শিল্প মোটর সুরক্ষার জন্য MCC- সম্পর্কিত কার্যকরী ইউনিটগুলির সাথে কনফিগার করা যেতে পারে।

GCS প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ অন্তর্ভুক্ত করতে পারে?

হ্যাঁ। প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ফাংশন প্রকল্প নকশা এবং পাওয়ার ফ্যাক্টর ব্যবস্থাপনা প্রয়োজনীয়তা অনুযায়ী অন্তর্ভুক্ত করা যেতে পারে.
